System kondycjonowania gazów seria PSS® Wersje SS-5, SS-5/3 instalowane na płycie montażowej, z uniwersalnym wyposażeniem, na natężenie przepływu 150 lub 310 Nl/godz.

System kondycjonowania gazów seria PSS® Wersje SS-5, SS-5/3 instalowane na płycie montażowej, z uniwersalnym wyposażeniem, na natężenie przepływu 150 lub 310 Nl/godz.

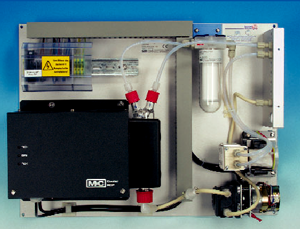

System kondycjonowania gazów SS-5… firmy M&C jest wyposażony w chłodnicę gazu ECP… obniżającą temperaturę gazu do stałej wartości + 5 °C niezależnie od temperatury otoczenia. Po uruchomieniu, zaraz po osiągnięciu temperatury roboczej poniżej + 8 °C, włącza się automatycznie pompa gazu N…KPE, poprzez styk statusu chłodnicy gazowej.

Pompa perystaltyczna SR 25.1 zapewnia nieprzerwane usuwanie kondensatu, dzięki czemu możliwe jest bezproblemowe wykonywanie pomiarów w dłuższym okresie czasu. Filtracja cząstek stałych w ramach układu jest realizowana przez filtr typu FP-2T o porowatości 2 µm.

Wymienione cechy sprawiają, iż urządzenie SS-5… nadaje się do współpracy z większością stosowanych analizatorów.

ZASTOSOWANIA:

Opisywane urządzenie, montowane na płycie aluminiowej, stanowi kompletny, fabrycznie zainstalowany układ kondycjonowania gazów przeznaczony do pracy ciągłej, znakomicie współpracujący z systemami analizy gazów.

Zwarta konstrukcja układu wymaga niewiele miejsca. Przygotowanie urządzenia SS-5.. do pracy zajmuje kilka minut. Czasochłonne zestawianie poszczególnych składników i zespołów jest zbyteczne.

Typowymi przykładami zastosowania urządzenia SS-5.. są: kondycjonowanie gazów kominowych oraz procesowych.

W sytuacjach problemowych, np. z aerozolami, rozmaitymi rozpuszczalnikami, gazami wybuchowymi w rejonach niebezpiecznych, potrafimy zaproponować inne rozwiązania.

ZALETY:

  • Małe wymagania konserwacyjne, funkcja automonitoringu
  • Punkt rosy + 5 °C ±0,1 °C
  • Gotowość do pracy po 10 min.
  • Zwarta konstrukcja
  • Niezawodne działanie
  • Opatentowany wymiennik ciepła typu strumieniowego (Jet-Stream)

Opcje

Alternatywnie Nr części

Przepływomierz FM40 zamontowany na wylocie kondycjonowanego gazu: maks. 4 szt.

7- 70 l/godz. powietrza
15-150 l/godz. powietrza
25-250 l/godz. powietrza
50-500 l/godz. powietrza, maks. 4 szt.
01G9070
01G9075
01G9080
01G9085

Regulator temperatury dla ogrzewanego węża gazowego, 230V 50Hz:

zakres regulacji: 0 °C-200 °C, wejście PT100, 230V, maks. 6 A 01G9055

Regulator temperatury dla ogrzewanego węża gazowego, 115V 60Hz:

zakres regulacji: 0 °C-200 °C, wejście PT100, 115V, maks. 6 A 01G9055a

Alarm o obecności cieczy, typ:

LA 1/1.2 01G9035

5-drogowy zawór kulowy, typ:

5L/PV-1 01G9045

PPH = polipropylen
PTFE = politetrafluoroetylen (Teflon®)
PVDF = polifluorek winylidenu
** Przy podawaniu danych technicznych, wartości maksymalne muszą uwzględniać całkowitą wydajność chłodzenia przy temperaturze otoczenia 25 °C.
Inne wersje na zamówienie.

System kondycjonowania gazów, seria PSS®

wersja SS-5

wersja SS-5/3

Nr części dla wersji 230V 50Hz
Nr części dla wersji 115V 60Hz

03G5000
03G5000a

03G5500
03G5500a

Punkt rosy na wylocie gazu kondycjonowanego

+ 5 °C

Temperatura wlotowa gazu kondycjonowanego**

maks. + 80 °C, opcjonalnie: maks. 180 °C ze złączką przegrodową ze stali nierdzewnej

Punkt rosy na wlocie gazu kondycjonowanego**

maks. + 80 °C

Natężenie przepływu gazu

maks. 150 Nl/godz.

maks. 350 Nl/godz.

Temperatura otoczenia**

+ 5 °C do + 40 °C

Temperatura przechowywania

- 25 °C do + 65 °C

Ciśnienie

0,7 bar do 1,4 bar (bezw.)

Całkowita zdolność chłodzenia przy temperaturze otoczenia 25 °C

maks. 50 kJ/godz.

maks. 90 kJ/godz.

Liczba wlotów gazu

1

Liczba wylotów gazu

1, opcjonalnie: maks. 4

Połączenia medium

złączka przewodowa 4/6 mm

Materiały części kontaktujących się z kondycjonowanym gazem

stal nierdzewna, szkło, PPH, PVC, PVDF, PTFE, Novoprene®

Gotowość do eksploatacji

ok. 10 min.

Zasilanie elektryczne

230V 50Hz lub 115V 60Hz

Pobór mocy

maks. 240VA

Bezpieczniki

4A t, 5x 20 mm, dla opcji z regulatorem temperatury: 10A t

Połączenia elektryczne

zaciski 4 mm2

Klasa ochrony obudowy

IP20 (DIN 40050, IEC 529)

Norma sprzętu elektrycznego

EN 61010

Sposób zamontowania

aluminiowa płyta do montażu naściennego

Wymiary (wys. x szer. x głęb.)

515 x 385 x 190 mm

Ciężar

ok. 15,5 kg

ok. 17,0 kg
