Przenośny system kondycjonowania gazów, seria PSS® Wersja PSS-5 na natężenie przepływu 150 Nl/godz. Wersja PSS-5/3 na natężenie przepływu 350 Nl/godz.

Przenośny system kondycjonowania gazów, seria PSS® Wersja PSS-5 na natężenie przepływu 150 Nl/godz. Wersja PSS-5/3 na natężenie przepływu 350 Nl/godz.

System kondycjonowania gazów PSS-5… firmy M&C jest wyposażony w chłodnicę gazu ECP… z opatentowanym wymiennikiem ciepła typu strumieniowego (Jet-Stream), obniżającą temperaturę kondycjonowanego gazu do stałej wartości + 5 °C niezależnie od temperatury otoczenia. Po uruchomieniu, zaraz po osiągnięciu temperatury roboczej poniżej + 8 °C, automatycznie, poprzez styk statusu chłodnicy gazowej, włącza się pompa gazu N…KPE. Pompa perystaltyczna SR 25.1 zapewnia nieprzerwane odprowadzanie kondensatu, dzięki czemu możliwe jest bezproblemowe wykonywanie pomiarów w dłuższym okresie czasu. Niezbędna filtracja cząstek stałych jest realizowana przez filtr typu FP-2T o porowatości 2 µm. Wymienione cechy powodują, iż system kondycjonowania gazów PSS-5… nadaje się do współpracy z większością stosowanych analizatorów.

ZASTOSOWANIA:

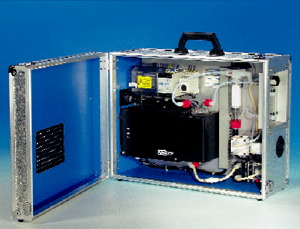

Przenośny system kondycjonowania gazów PSS-5… firmy M&C został zaprojektowany z myślą o wykonywaniu precyzyjnych analiz gazowych w różnych lokalizacjach. Całość urządzenia mieści się w sztywnej aluminiowej walizie, ułatwiającej wykonywanie zadanych analiz w sposób szybki i bezpieczny, przy minimalnej ilości zabiegów związanych z obsługą i konserwacją. System kondycjonowania PSS-5… nadaje się do pracy przerywanej, w zmiennych warunkach, jak również do pracy ciągłej. Elementy składowe układu kondycjonującego PSS-5… mogą być wykorzystywane w zastosowaniach standardowych. W przypadkach problemowych możemy zaproponować inne rozwiązania.

ZALETY:

  • Prostota konserwacji, funkcja automonitoringu
  • Punkt rosy + 5 °C ±0,1 °C
  • Gotowość do eksploatacji po 10 minutach
  • Zwarta konstrukcja
  • Niewielki ciężar
  • Niezawodne działanie
  • Uniwersalne wyposażenie

Opcje

Typ Nr części

Dodatkowy wylot gazu

Równoległy wylot kondycjonowanego gazu, przewód dołączany do trójnika przegrodowego ukośnego PVDF, DN4/6, maks. 4 szt. 01G9065

Przepływomierz, maks. 4 szt.

FM40 7-70 l/godz. powietrza, montowany na wylocie gazu
FM40 15-150 l/godz. powietrza, montowany na wylocie gazu
FM40 25-250 l/godz. powietrza, montowany na wylocie gazu
FM40 50-500 l/godz. powietrza, montowany na wylocie gazu
01G9070
01G9075
01G9080
01G9085

Złączki PVDF

Złączki PVDF zamiast PP oraz 3 m przewodu gazowego FPM DN4/6 01G9025

Przewód gazowy

Przewód gazowy Kanthal®  6 mm, długość 1 m, temperatura pobieranego gazu maks. 1300 °C 01G9030

Alarm cieczowy

Alarm cieczowy LA 1/1.2, w tym: czujnik alarmu cieczowego, LA1, regulator LA1.2, filtr szklany F120G-D ze złączem GL wraz z elementami montażowymi / kablami. W przypadku napływu kondensatu pompa gazowa jest automatycznie wyłączana. 01G9035

3-drogowy zawór kulkowy

3L/PV-1 do przełączeń między gazem testowym i kondycjonowanym, montaż na wlocie gazu do systemu za pomocą wsporników, złączka PVDF 01G9046

5-drogowy zawór kulkowy

5L/PV-1 do przełączeń między gazem testowym i kondycjonowanym, montaż na wlocie gazu do systemu za pomocą wsporników, złączka PVDF 01G9045

Elektroniczny regulator temperatury dla ogrzewanego węża gazowego 100 W/m maks. 12 m

TRM 1.2 zakres sterowania 0-200 °C, wejście PT100, zasilanie 230V 50Hz, styk 250V AC maks. 10A, całkowicie zamontowany wraz z wtyką 7-pinową 10A 01G9055

Elektroniczny regulator temperatury dla ogrzewanego węża gazowego 100 W/m maks. 12 m

TRM 1.2 zakres sterowania 0-200 °C, wejście PT100, zasilanie 115V 60Hz, styk 250V AC maks. 10A, całkowicie zamontowany wraz z wtyką 7-pinową 10A 01G9055a

Złączka pośrednia węża ogrzewanego, DN4/6

PSS-5, złączka pośrednia zabezpieczona przed przegięciem, umożliwiająca sztywny montaż ogrzewanego węża gazowego z wymiennym przewodem PTFE DN4/6, składająca się ze specjalnej złączki Swagelok z wkładem 4 mm; materiał: stal nierdzewna 316Ti. 01G9060

Złączka pośrednia węża ogrzewanego, DN6/8

PSS-5, złączka pośrednia zabezpieczona przed przegięciem, umożliwiająca sztywny montaż ogrzewanego węża gazowego z wymiennym przewodem PTFE DN6/8, składająca się ze specjalnej złączki Swagelok z wkładem 4 mm; materiał: stal nierdzewna 316Ti. 01G9060

PPH = polipropylen
PTFE = politetrafluoroetylen (Teflon®)
PVDF = polifluorek winylidenu
** Przy podawaniu danych technicznych, wartości maksymalne muszą uwzględniać całkowitą wydajność chłodzenia przy temperaturze otoczenia 25 °C.
Inne wersje na zamówienie.

System kondycjonowania gazów, seria PSS®

wersja PSS-5

wersja PSS-5/3

Nr części dla wersji 230V 50Hz

01G1100

01G1500

Nr części dla wersji 115V 60Hz

01G1100a

01G1500a

Punkt rosy na wylocie gazu

+ 5 °C

Temperatura wlotowa gazu

** maks. 80 °C, opcjonalnie: ** maks. 180 °C ze złączką przegrodową ze stali nierdzewnej

Punkt rosy na wlocie gazu

** maks. +80 °C

Natężenie przepływu gazu

** maks. 150 Nl/godz.

maks. 350 Nl/godz.

Temperatura otoczenia

** + 5 °C do + 40 °C

Temperatura przechowywania

- 25 °C do + 65 °C

Ciśnienie

0,7 bar do 1,4 bar (bezw.)

Całkowita wydajność chłodzenia **

maks. 50 kJ/godz.

maks. 90 kJ/godz.

Liczba wlotów gazu

1

Liczba wylotów gazu

1, opcjonalnie: maks. 4

Połączenia medium

złączka przewodowa 4/6 mm

Materiały części pozostających w kontakcie z gazem

stal nierdzewna, szkło, PPH, PVC, PVDF, PTFE, Novoprene®
opcjonalnie: wąż ogrzewany FDM, nr części: 01G9025

Gotowość do eksploatacji

ok. 10 min.

Zasilanie elektryczne

230V 50Hz lub 115V 60Hz

Pobór mocy

maks. 240VA; z opcjonalnym regulatorem temperatury oraz ogrzewanym wężem gazowym:
230V: maks. 1620VA, 115V: maks. 920VA

Bezpieczniki

4A t, 5x 20 mm, z opcjonalnym regulatorem temperatury: 10A t

Połączenia elektryczne

zimna wtyka, 2 m przewodu

Klasa ochrony obudowy

IP20 (DIN 40050, IEC 529)

Obudowa

przenośna waliza aluminiowa

Wymiary obudowy

440 mm x 540 mm x 255 mm (wys. x szer. x głęb.)

Norma sprzętu elektrycznego

EN61010

Ciężar

ok. 15,5 kg

ok. 17,0 kg
