Przenośny system kondycjonowania gazów seria PSS® Wersja PSS-10/1 na natężenie przepływu gazu 480 Nl/h

Przenośny system kondycjonowania gazów seria PSS® Wersja PSS-10/1 na natężenie przepływu gazu 480 Nl/h

System kondycjonowania gazów PSS-10/1 firmy M&C jest wyposażony w dwustopniową chłodnicę gazu ECP20-2, obniżającą temperaturę gazu do stałej wartości + 5 °C niezależnie od temperatury otoczenia.

Po uruchomieniu, zaraz po osiągnięciu temperatury roboczej poniżej + 8 °C, automatycznie włącza się pompa gazu N9 KPE poprzez styk statusu chłodnicy gazowej.

Pompa perystaltyczna SR 25.1 zapewnia nieprzerwane usuwanie kondensatu, dzięki czemu możliwe jest bezproblemowe wykonywanie pomiarów w dłuższym okresie czasu.

Niezbędna filtracja cząstek stałych jest realizowana przez filtr mikronowy typu FP-2T. Wymienione cechy powodują, iż opisywane przenośne urządzenie funkcjonuje jako kompletny układ kondycjonowania gazów, oferujący możliwość współpracy z większością urządzeń stosowanych w analizie gazów.

ZASTOSOWANIA:

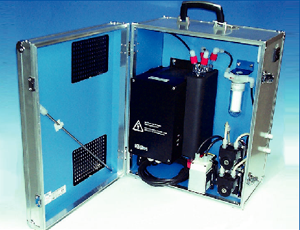

Przenośne urządzenie kondycjonowania gazów PSS-10/1 zostało zaprojektowane z myślą o precyzyjnych analizach gazowych wykonywanych w różnych lokalizacjach. Całość urządzenia mieści się w sztywnej aluminiowej walizie ułatwiającej wykonywanie zadanych analiz w sposób szybki i bezpieczny, przy minimalnej ilości zabiegów związanych z obsługą i konserwacją. System kondycjonowania gazów PSS-10/1 nadaje się do pracy okresowej, w zmiennych warunkach, jak również do pracy ciągłej. Elementy systemu kondycjonowania PSS-10/1 są zalecane dla „zastosowań standardowych”. Oczywiście, w ramach szerokiego zakresu naszych produktów proponujemy komponenty dodatkowe.

ZALETY:

  • Prosta obsługa i konserwacja, funkcja automonitoringu
  • Punkt rosy + 5 °C ±0,1 °C
  • Gotowość do eksploatacji po 20 minutach
  • Zwarta konstrukcja
  • Niewielki ciężar
  • Niezawodne działanie
  • Opatentowany wymiennik ciepła typu strumieniowego (Jet-Stream)
  • Dostępne uniwersalne wyposażenie

Opcje

Typ Nr części

Dodatkowy wylot gazu

Równoległy wylot kondycjonowanego gazu, przewód dołączany do trójnika przegrodowego ukośnego PVDF, DN4/6, maks. 4 szt. 01G9065

Przepływomierz, maks. 4 szt.

FM40 7-70 l/godz. powietrza, montowany na wylocie gazu
FM40 15-150 l/godz. powietrza, montowany na wylocie gazu
FM40 25-250 l/godz. powietrza, montowany na wylocie gazu
FM40 50-500 l/godz. powietrza, montowany na wylocie gazu
01G9070
01G9075
01G9080
01G9085

Złączki PVDF

Złączki PVDF zamiast PP oraz 3 m przewodu gazowego FPM DN4/6 01G9025

Przewód gazowy

Przewód gazowy Kanthal®  6 mm, długość 1 m, temperatura pobieranego gazu maks. 1300 °C 01G9030

Alarm cieczowy

Alarm cieczowy LA 1/1.2, w tym: czujnik alarmu cieczowego, LA1, regulator LA1.2, filtr szklany F120G-D ze złączem GL wraz z elementami montażowymi / kablami. W przypadku napływu kondensatu pompa gazowa jest automatycznie wyłączana. 01G9035

3-drogowy zawór kulkowy

3L/PV-1 do przełączeń między gazem testowym i kondycjonowanym, montaż na wlocie gazu do systemu za pomocą wsporników, złączka PVDF 01G9046

5-drogowy zawór kulkowy

5L/PV-1 do przełączeń między gazem testowym i kondycjonowanym, montaż na wlocie gazu do systemu za pomocą wsporników, złączka PVDF 01G9045

Elektroniczny regulator temperatury dla ogrzewanego węża gazowego 100 W/m maks. 12 m

TRM 1.2 zakres sterowania 0-200 °C, wejście PT100, zasilanie 230V 50Hz, styk 250V AC maks. 4A, całkowicie zamontowany wraz z wtyką 7-pinową 10A 01G9055

Elektroniczny regulator temperatury dla ogrzewanego węża gazowego 100 W/m maks. 12 m

TRM 1.2 zakres sterowania 0-200 °C, wejście PT100, zasilanie 115V 60Hz, styk 250V AC maks. 4A, całkowicie zamontowany wraz z wtyką 7-pinową 10A 01G9055a

Złączka pośrednia węża ogrzewanego, DN4/6

PSS-10, złączka pośrednia zabezpieczona przed przegięciem, umożliwiająca sztywny montaż ogrzewanego węża gazowego z wymiennym przewodem PTFE DN4/6, składająca się z płytki usztywniającej, złączki Swagelok z wkładem 4 mm; materiał: stal nierdzewna 316Ti 01G9062

Złączka pośrednia węża ogrzewanego, DN6/8

PSS-10, złączka pośrednia zabezpieczona przed przegięciem, umożliwiająca sztywny montaż ogrzewanego węża gazowego z wymiennym przewodem PTFE DN6/8, składająca się z płytki usztywniającej, złączki Swagelok z wkładem 4 mm; materiał: stal nierdzewna 316Ti 01G9063

PPH = polipropylen
PTFE = politetrafluoroetylen (Teflon®)
PVDF = polifluorek winylidenu
** Przy podawaniu danych technicznych, wartości maksymalne muszą uwzględniać całkowitą wydajność chłodzenia przy temperaturze otoczenia 25 °C.
Inne wersje na zamówienie.

System kondycjonowania gazów, seria PSS®

wersja PSS-10/1

Nr części dla wersji 230V 50Hz

01G5000

Nr części dla wersji 115V 60Hz

01G5000a

Punkt rosy na wylocie gazu

+ 5 °C

Temperatura wlotowa gazu

** maks. 80 °C, opcjonalnie: ** maks. 180 °C ze złączką przegrodową ze stali nierdzewnej

Punkt rosy na wlocie gazu

** maks. +80 °C

Natężenie przepływu gazu

** maks. 480 Nl/godz.

Temperatura otoczenia

** +5 °C do +40 °C

Temperatura przechowywania

- 25 °C do + 65 °C

Ciśnienie

0,7 bar do 1,4 bar (bezw.)

Całkowita wydajność chłodzenia

** maks. 80 kJ/godz.

Liczba wlotów gazu

1

Liczba wylotów gazu

1, opcjonalnie: maks. 4

Połączenia medium

złączka przewodowa 4/6 mm

Materiały części pozostających w kontakcie z gazem

stal nierdzewna, szkło, PVDF, Viton®, Novoprene®

Gotowość do eksploatacji

ok. 10 min.

Zasilanie elektryczne

230V 50Hz lub 115V 60Hz

Pobór mocy

maks. 350VA; z opcjonalnym regulatorem temperatury oraz ogrzewanym wężem gazowym:
230V: maks. 1730VA, 115V: maks. 1040VA

Bezpieczniki

4A t, 5x 20 mm, z opcjonalnym regulatorem temperatury: 6,3A t

Połączenia elektryczne

zimna wtyka, 2 m przewodu

Klasa ochrony obudowy

IP20 (DIN 40050, IEC 529)

Obudowa

przenośna waliza aluminiowa

Wymiary obudowy

555 mm x 460 mm x 290 mm (wys. x szer. x głęb.)

Norma sprzętu elektrycznego

EN61010

Ciężar

ok. 24 kg
