Rotametr, seria FM® Wersja FM-2K dla układów do 180 °C Wersja FM-200K-H ogrzewana elektrycznie do 180 °C, z wlotowym zaworem iglicowym

Rotametr, seria FM® Wersja FM-2K dla układów do 180 °C Wersja FM-200K-H ogrzewana elektrycznie do 180 °C, z wlotowym zaworem iglicowym

Konstrukcja rotametrów FM-2K oraz FM-200K-H firmy M&C obejmuje pionową rurkę szklaną o stożkowym kształcie oraz swobodnie poruszający się wewnątrz pływak kulkowy. Analizowany gaz, przepływając z dołu do góry poprzez rurkę rotametru, powoduje uniesienie kulki pływaka do położenia przy którym powstaje pierścieniowy przekrój przepływowy pomiędzy pływakiem a ścianką rurki, a siły działające na pływak równoważą się. Położenie kulki pływaka jest przenoszone na podziałkę rurki rotametru.

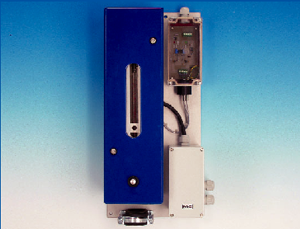

Typ FM-2K to podstawowa wersja termoodporna, instalowana w układach ogrzewanych. Rotametr w wersji z ogrzewaniem elektrycznym, FM-200K-H, posiada wbudowany zawór iglicowy i jest instalowany na płycie montażowej, osłonięty izolowaną obudową i odizolowany od źródeł ciepła. Wersja ogrzewana jest zaopatrzona w element grzejny dużej mocy. Wbudowany termostat umożliwia regulację temperatury w zakresie do 180 °C, z ochroną w postaci ogranicznika wzrostu temperatury oraz alarmu spadku temperatury.

Izolowana termicznie obudowa posiada wziernik gwarantujący prawidłowość odczytu. Skrzynka połączeń elektrycznych, z wbudowanym termostatem, jest zainstalowana na płycie montażowej, na zewnątrz obudowy rotametru. Na opcjonalny układ kontroli natężenia przepływu składają się: przewody światłowodowe FO1, głowica czujnika FA2-H oraz wzmacniacz wstępny K-FA-H, instalowany również na płycie montażowej. Regulator elektroniczny FA…-K (opcja) musi zostać zainstalowany poza płytą montażową. – Zob. karta katalogowa 5-6.10.2. –

Dla uniknięcia występowania mostków zimna, połączenia gazowe również są ogrzewane, do czego służą szczęki z dwoma końcówkami, wykonane z materiału przewodzącego ciepło. Elektrycznie ogrzewane węże gazowe typu 3/4/5-N/M/H – zob. karta katalogowa 2-6.1 – są mocowane na wspornikach montażowych.

ZASTOSOWANIA:

Rotametry FM-2K oraz FM-200K-H firmy M&C są stosowane w technice analitycznej do kontrolowania natężenia przepływu gazów w zakresie temperatur roboczych do 180 °C.

Zależnie od typu zastosowanego szklanego elementu pomiarowego rotametru uzyskuje się zakresy pomiarowe pomiędzy 16 l/godz. i 800 l/godz.

ZALETY:

  • Wersja termoodporna, maks. 180 °C
  • Wersja z ogrzewaniem elektrycznym, maks. do 180 °C
  • Połączenie wlotowe z zainsta-lowanym zaworem iglicowym
  • Duża podziałka
  • Niezawodna konstrukcja połączeń
  • Eliminacja mostków zimna
  • Wbudowany termostat
  • Sygnał wyjściowy statusu
  • Prostota obsługi i serwisu
  • Opcja wartości alarmowej natężenia przepływu

** Optyczny alarm o wartości przepływu jest dostępny wyłącznie w układach ze wzmacniaczem wstępnym K-FA-H. Regulator elektroniczny należy zamówić oddzielnie



FM-2K

FM-200K-H

FM-200K-H/FA

Nr części

09F2105

09F2505

09F2555**

Wersja ogrzewana / wlotowy zawór iglicowy

nie

tak

Układ optycznej kontroli przepływu, monostabilny**

nie

montowany w rejonie 20-50 % podziałki

Zakres pomiarowy, standard przy 1,2 bar / 20 °C

25-250 l/godz. powietrza

Osiągalne zakresy pomiarowe

podziałka: 1,6-16; 6-60; 10-100; 25-250; 50-500; 80-800 l/godz. powietrza, 1,2 bar / 20 °C

Ciśnienie robocze / Temperatura robocza

maks. 2 bar nadciśnienia / maks. + 180 °C

Temperatura otoczenia

- 40 do + 180 °C

- 25 do + 60 °C

- 25 do + 50 °C

Temperatura przechowywania

- 40 do + 80 °C

- 25 do + 80 °C

Połączenia przewodów gazowych

gwint wewn. 1/4” NPT i

złączki przewodowe Swagelok średnica 6 mm, opcjonalnie średnica 1/4”

Regulator temperatury

termostat kapilarny, wbudowany do skrzynki zaciskowej, z ogranicz-nikiem temperatury oraz stykiem alarmowym spadku temperatury

Temperatura robocza

regulowana w zakresie od 0 do 180 °C, ustawienie fabryczne 180 °C

Styk alarmowy temperatury

punkt alarmowy przy ΔT - 30 °C od ustalonej wartości
styk przełączny, beznapięciowy; parametry styku 250V, 3A~, 0,25A=

Zasilanie elektryczne

230V 50Hz, 220VA; opcjonalnie 115V 60Hz (a)

Połączenia elektryczne

końcówki 4 mm2, 2x dławiki przewodowe PG13

Klasa ochrony / Norma sprzętu elektrycznego

IP 54 EN60529 / EN 61010, EN60519-1

Wymiary

50 x 290 x 50 mm
(szer. x wys. x głęb.)

250 x 500 x 140 mm (szer. x wys. x głęb.)

Ciężar

0,8 kg

8 kg

8,5 kg

Przestrzeń martwa / Sposób zamontowania

ok. 6 cm3 / montaż naścienny

Materiał części pozostających w kontakcie z gazem

szkło, stal nierdzewna 316Ti, PTFE
