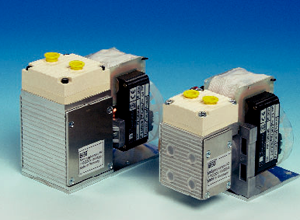

Pompa membranowa Seria N® Wersja N3/5/9 KPE oraz N3/5/9 KP18

Pompa membranowa Seria N® Wersja N3/5/9 KPE oraz N3/5/9 KP18

Praca pomp membranowych serii N odbywa się całkowicie bez smarowania, z zapewnieniem gazoszczelności i bez konieczności obsługi. Trzy oferowane typy, różniące się wydajnością, N3…, N5…, N9…, są dostępne jako wersje montażowe (… KPE) bez obudowy lub jako wersje z obudową (… KP18). Poziom hałasu pomp pracujących bez obudowy nie przekracza 55 dB(A). Zastosowanie silnika typu rozdzielnobiegunowego o kompaktowej konstrukcji pozwala zmniejszyć ciężar pompy oraz zapotrzebowanie na przestrzeń instalacyjną. Pompy są dostępne w wersjach z zasilaniem 115V oraz 230V. Wszystkie części pomp pozostające w kontakcie z medium są wykonane z materiałów o właściwościach antykorozyjnych.

ZASTOSOWANIA:

Kompaktowe pompy membranowe typów N3/5/9 nadają się do pobierania próbek powietrza, gazów oraz par w zakresie temperatur pomiędzy + 5 °C a + 40 °C.
Konstrukcja oraz wydajność pomp są dopasowane do wymagań występujących w technice analizy gazowej.

ZALETY:

  • Odporność na korozję
  • 100 % bez smarowania
  • Gazoszczelna
  • Bezobsługowa eksploatacja
  • 3 typy różniące się wydajnością
  • Kompaktowa konstrukcja



* Dla pomp membranowych w wersji z obudową (N.. KP18) i zasilaniem 115V, należy podać na zamówieniu: „zasilanie 115V”, oraz dodać „a” do numeru części.

Pompa serii N

N3 KPE / N3 KP18

N5 KPE / N5 KP18

N9 KPE / N9 KP18

Numer części*

02P3351 / 02P3006 (a)*

02P3355 / 02P3007 (a)*

02P3360 / 02P3008 (a)*

Wersja z obudową

NIE / TAK

Maks. wydajność przy ciśnieniu atmosferycznym

3 Nl/min.

5 Nl/min.

9 Nl/min.

Maks. ciśnienie robocze

0,5 bar

Temperatura pobieranego gazu i otoczenia

+ 5 do + 40 °C

Temperatura przechowywania

- 15 do + 60 °C

Tryb pracy

praca ciągła

Zasilanie elektryczne z przełączaniem na końcówkach

230V 50Hz, 0,5A lub
115V 60Hz, 1,0A 50W

230V 50Hz, 0,65A lub
115V 60Hz, 1,2A 60W

Połączenia elektryczne

KPE: przewód 4x 0,5 mm2, długość ok. 900 mm
KP18: zimna wtyka z dwoma bezpiecznikami, 230V - 1A / 115V - 3,2A,
2,5 m przewodu, wyłącznik zasilania

Ochronnik

wyłącznik termiczny, podwójny (115/230V)

Klasa ochrony

… KPE: IP00 EN 60529
… KP18: IP20 EN 60529

Ciężar

… KPE: 1,1 kg
… KP18: 1,9 kg

… KPE: 1,3 kg
… KP18: 2,1 kg

Połączenia gazowe

gwint wewn. G1/8” i DIN ISO 228/1

Materiał części w kontakcie z medium

głowica pompy: PVDF, membrana: PTFE, zawory / uszczelki: VITON

Materiał obudowy … KP18

AL-Mg-Si-0,5 / wytrzymałość: F25, kolor RAL 9002 biało-szary
