Pompa membranowa do zastosowań analitycznych, seria MP® Wersja MP47/R oraz MP47-Z/R ze zintegrowanym zaworem iglicowym do regulacji natężenia przepływu

Pompa membranowa do zastosowań analitycznych, seria MP® Wersja MP47/R oraz MP47-Z/R ze zintegrowanym zaworem iglicowym do regulacji natężenia przepływu

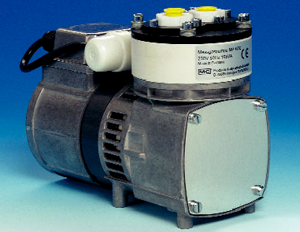

Pompa MP47 posiada głowicę wykonaną z tworzywa PTFE. Wszystkie części pozostające w kontakcie z medium są wykonane z PTFE. Pompa pracuje zupełnie bez smarowania, dzięki czemu skład analityczny gazów pozostaje nie zmieniony. Zastosowanie specjalnego układu membrany i zaworu powoduje, iż praca pompy ma charakter bezobsługowy. Pompa MP47… jest dostępna w wersjach z zasilaniem 230V lub 115V. Pompa może zostać wyposażona w silnik w wersji EEx, przeznaczony dla zastosowań również w rejonach niebezpiecznych. Standardowa wersja pompy MP47 jest zaprojektowana na pracę w normalnych warunkach, przy maksymalnym natężeniu przepływu gazu 6 l/min. Dla natężeń przepływu do 17 l/min. zalecamy typ MP47-Z pompy. Pompa w wersji MP47Ex/ MP47-Z/Ex posiada certyfikat ATEX, klasa zabezpieczenia przeciwwybuchowego II 2 G EEx e II T3. Głowica pompy w opcji …/R posiada wbudowany zawór iglicowy, służący do regulacji natężenia przepływu. – Zob. karta katalogowa 6-1.1.3. – Firma M&C oferuje dla serii MP47… jako opcję monitorowanie uszkodzeń membrany, MP47…/D. Pompa w tej opcji jest wyposażona w specjalny układ zabezpieczający z podwójną membraną. – Zob. karta katalogowa 6-1.1.5. –

ZASTOSOWANIA:

Opisywana pompa membranowa MP47.. nadaje się do pracy z gazami o właściwościach korozyjnych. Została skonstruowana specjalnie dla problematycznych zastosowań w technice analizy gazów.

ZALETY:

  • Odporność na korozję
  • 100 % bez smarowania
  • Gazoszczelna
  • Bezobsługowa eksploatacja
  • Możliwość monitorowania uszkodzeń membrany
  • Długi okres użytkowania
  • Ze zintegrowanym zaworem iglicowym

Numer części, 230V 50 Hz

02 P 1000

02 P 1200

02 P 1100

02 P 1250

Numer części, 115V 60 Hz

02 P 1000a

02 P 1200a

02 P 1100a

02 P 1250a

Klasa ochrony

IP 20, EN 60529

EEx x II T3
IP 44, EN 60529

IP 20, EN 60529
EEx x II T3

IP 44, EN 60529

Wydajność, maks.

6,0 l/min. bez ciśnienia
0,85 / 1,25 bar (wartość bezwzględna)
po stronie ssania / ciśnieniowej: 2,5 l/min.

17 l/min. bez ciśnienia

Ciśnienie robocze

0,4 do 2,2 bar (wart. bezw.)

0,1 do 2,5 bar (wart. bezw.)

Temperatura pobieranego gazu

- 30 do + 80 °C

Temperatura otoczenia

- 10 do + 40 °C

Temperatura przechowywania

- 15 do + 60 °C

Połączenia gazowe

gwint wewn. G1/8” i DIN ISO 228/1

Materiał części pozostających w kontakcie z pobieranym gazem

PTFE

Tryb pracy

100 % praca ciągła, uruchamianie pompy wyłącznie w warunkach bezciśnieniowych

Ciężar

4,4 kg

5,5 kg

4,4 kg

5,5 kg
