Uniwersalny separator kondensatu Seria FP®, FT® Wersje FP-D, FT-D, FT-H-D, FS-D, FSS-D do oddzielania gazów od cieczy

Uniwersalny separator kondensatu Seria FP®, FT® Wersje FP-D, FT-D, FT-H-D, FS-D, FSS-D do oddzielania gazów od cieczy

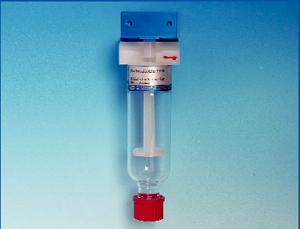

Konstrukcja separatora kondensatu F…-D firmy M&C, umożliwiającego rozdzielanie faz gazowej i ciekłej w układach analitycznych, składa się ze standardowych elementów szeregu modułowych filtrów uniwersalnych F.. . Głowice separatorów FT-D, FT-H-D, FS-D oraz FSS-D są wyposażone w drugie połączenie gwintowe G1/4”, zaślepione korkiem.

Wersja FP-D nie oferuje możliwości wykonania połączenia wlotowego poprzez drugie połączenie gwintowe G1/4”. – Zob. uwaga dot.  pod rysunkiem. – Wersja FT-H-D, ogrzewana do 180 °C, posiada aluminiowy pierścień stabilizujący głowicę wykonaną z tworzywa PTFE.
Badany gaz jest wprowadzany do dolnej części separatora poprzez pionowy otwór wywiercony w oprawce elementu. Rozdział faz osiąga się poprzez zmianę kierunku przepływu z wykorzystaniem siły grawitacji oraz zmniejszenie natężenia przepływu. Użytkownicy korzystający z wersji separatora z korpusem ze szkła mają możliwość kontrolowania funkcjonowania urządzenia z zewnątrz. Optymalna pozycja o-ringu gwarantuje uzyskanie pewnego uszczelnienia między korpusem a głowicą separatora. Wlot i wylot separatora można odwrócić o 180 ° we wsporniku do montażu naściennego, co oznacza łatwość dostosowania się do warunków miejsca instalacji.
Zgodnie z zapotrzebowaniem, odprowadzanie kondensatu może być realizowane poprzez zainstalowane zewnętrznie naczynie kondensatu typu TG../TK.. firmy M&C, pułapkę kondensatu typu AD-.. lub pompę perystaltyczną SR25.1.

ZASTOSOWANIA:

Uniwersalny separator F…-D firmy M&C jest stosowany w technice analitycznej do wydzielania kondensatu z gazów badanych nasyconych parą wodną.

ZALETY:

  • Niezawodne oddzielanie gazu od kondensatu
  • Różne kombinacje materiałowe
  • Możliwość drugiego połączenia wlotowego
  • W wersjach ze szklanym korpusem pracę separatora można obserwować z zewnątrz

Uniwersalny separator kondensatu

FP-D

FT-D

FT-H-D

FS-D

FSS-D

Nr części

50F1000

50F2000

50F3500

50F2500

50F3000

Materiały:
głowica separatora, oprawka elementu,o-ring, korpus

PVDF,
FPM, szkło

PTFE,
FEP, szkło

PTFE,
FPM, szkło

stal nierdz. 316Ti
FPM, szkło

st. nierdz. 316Ti
FPM, SS 316Ti

Temperatura robocza, maks.

+ 80 °C

+ 100 °C

+ 180 °C

+ 160 °C

+ 180 °C

Temperatura przechowywania

- 30 do + 120 °C

Ciśnienie robocze, maks.

przy 20 °C: 2 bar (wart. bezw.); 5 bar (wart. bezw.) jeżeli zastosowano złączki GL

przy 50 °C: 250 bar
przy 180 °C: 50 bar

Przestrzeń martwa

80 cm3

Metoda zamontowania

montaż naścienny na wsporniku, pozycja montażowa pionowa

Połączenia gazowe

gwint wewn. G1/4” i DIN ISO 228/1

Połączenie na odprowadzeniu kondensatu

standardowo GL25-12 mm*

G1/4” i

Ciężar, ok.

0,3 kg

0,4 kg

0,5 kg

1,0 kg

1,5 kg
