Optyczny czujnik przepływu, seria FA® Wersja FA-1H, bi/mo dla temperatur do 180 °C z czterema światłowodami w trybie dwustabilnym oraz dwoma w trybie monostabilnym

Optyczny czujnik przepływu, seria FA® Wersja FA-1H, bi/mo dla temperatur do 180 °C z czterema światłowodami w trybie dwustabilnym oraz dwoma w trybie monostabilnym

Modułowa konstrukcja czujnika przepływu FA1-H, bi/mo firmy M&C składa się z czterech podzespołów:

1. opatentowana głowica czujnika, FA1-H;
2. cztery lub dwa przewody światłowodowe FO.. umożliwiające pracę w trybie dwu- lub monostabilnym;
3. złączka pośrednia OA-bi ze wzmacniaczem wstępnym K-FA-H**;
4. regulator elektroniczny FA..K**.
– ** Zob. karta katalogowa FA…, K-FA.. 5-6.10.2. –

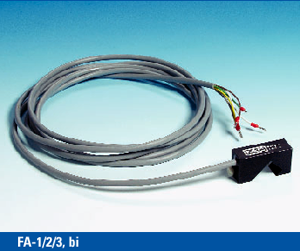

Głowica czujnika FA1-H jest montowana na przepływomierzu FM1-H za pomocą śruby dociskowej, przy czym otwarta część graniastosłupa głowicy przyjmuje szklany elementy pomiarowy. Wykonanie montażu jest proste i nie wymaga stosowania narzędzi ani zdejmowania elementu pomiarowego. Standardowa długość dostarczanego włókna światłowodowego FO1 wynosi 600 mm. Tam, gdzie wymagane są większe długości, mogą zostać dostarczone włókna światłowodowe FO3 (długość 900 mm) oraz FO2 (1200 mm). Kątowe końcówki światłowodów są mocowane do głowicy czujnika FA1-H za pomocą śrub dociskowych, po jednej na końcówkę. Praca w trybie monostabilnym (mo) wymaga zastosowania dwóch światłowodów, w trybie dwustabilnym (bi) – czterech.

Proste, kołkowe końcówki światłowodów FO.. są mocowane w złączce pośredniej OA-bi, stanowiącej część wzmacniacza wstępnego K-FA-H i zlokalizowanej w bocznej ściance jego obudowy. Wewnątrz złączki pośredniej zamontowane są dwie mechanicznie zabezpieczone diody świecące spełniające funkcję źródeł światła o znacznej intensywności, oraz dwa fototranzystory działające jako odbiorniki. Końcówki fototranzystorów są połączone ze wzmacniaczem wstępnym K-FA-H, zainstalowanym w obszarze „zimnym”. Trzy wyjścia umożliwiają połączenie z elektronicznym regulatorem FA..K. Odległość pomiędzy wzmacniaczem wstępnym K-FA-H a regulatorem elektronicznym FA..-K nie powinna przekraczać 200 metrów.

Wiązka światła wyemitowana przez diody świecące przechodzi przez światłowody FO.. (1+3), po czym pada na fototranzystory, przechodząc po drodze przez szklany element pomiarowy przepływomierza FM1-H i światłowody FO.. (4-2). Jeżeli wiązka światła zostanie przerwana przez pływak, jeden fototranzystor (lub oba) ulega zaciemnieniu. Zmiana stanu naświetlenia jest analizowana przez regulator elektroniczny FA..-K.

Wersje dwustabilne zapewniają zidentyfikowanie zarówno spadku natężenia przepływu poniżej ustalonej wartości, jak i przewyższenia (MIN lub MAX) dla każdego położenia czujnika. Wersje monostabilne obsługują wyłącznie funkcję alarmu niskiego, MIN, w najniższym położeniu czujnika.

ZASTOSOWANIA:

Zespół optycznego czujnika przepływu z przewodami światłowodowymi FO.. oraz głowicą czujnika FA1-H jest stosowany w analizie gazowej w ogrzewanych przepływomierzach przy temperaturach powyżej 60 °C. Głowica czujnika FA1-H, typu widłowego, jest stosowana w przepływomierzach których rurki pomiarowe są wykonane z materiałów przepuszczających światło, takich jak szkło Duran. Dzięki zastosowaniu skanowania optycznego możliwe jest wykrywanie bardzo niskich wartości przepływu, nawet w przypadku przepływomierzy z pływakami niemetalicznymi lub o bardzo małych wymiarach (1 mm).

ZALETY:

  • Prosty montaż głowicy czujnika na przepływomierzu, nie ma potrzeby demontowania szklanego elementu pomiarowego
  • Znajduje zastosowanie również dla bardzo niskich wartości natężenia przepływu
  • Może współpracować także z pływa- kami kulkowymi niemetalicznymi oraz o niewielkich wymiarach
  • Proste ustalanie dowolnego punktu alarmowego
  • Praca w trybie mono- lub dwustabilnym

(* Po złożeniu zapytania dostępne są informacje o innych sposobach mocowania światłowodów.)

Typ osobnego regulatora elektronicznego wymaganego dla wzmacniacza wstępnego K-FA-H:

Regulatory elektroniczne bez pierwszego stopnia wejściowego, 230V 50Hz

FA-1.1 FA-1.2K FAC-1K FAC-2K

Numer części

02 E 7310 02 E 7410 02 E 7510 02 E 7560

Kompletne urządzenie do monitorowania natężenia przepływu FA1-H… ,:

Kompletne urządzenie do monitorowania natężenia przepływu

TypM
Numer części
FA1-H,bi-6 FA1-H,bi-12
02 E 4260
FA1-H,mo-6 02 E 4265 FA1-H,mo-1202
E 4270 02 E 4275

elementy

Czujnik FA1-H

(02E4001) 1 szt.

Przewód światłowodowy FO1, długość 600 mm

(02E4060) 4 szt. 2 szt.

Przewód światłowodowy FO2, długość 1200 mm

(02E4065) 4 szt. 2 szt.

Wzmacniacz wstępny ze złączką K-FA-H

(02E4010) 1 szt.

Regulator elektroniczny FA-1.1K / 230V/115V

(02E7310) 1 szt.

Głowica czujnika

FA1-H*

Światłowód FO1

Światłowód FO3

Światłowód FO2

Złączka OA-bi ze wzmacnia-czem wstępnym K-FA-H

Numer części

02 E 4001

02 E 4060

02 E 4063

02 E 4065

02 E 4010

Praca w trybie dwustabilnym

1x

4 szt.

1x

Praca w trybie monostabilnym

1x

2 szt.

1x

Rurka pomiarowa

5-14 mm

Długość przewodu światłowodowego

600 mm

900 mm

1200 mm

Wymiary szer. x głęb. x wys.

24 x 40 x24

średnica 6 mm

80 x 160 x 55

Ciężar

90 g

230 g

330 g

420 g

560 g

Materiał

AL, anodyzowane

włókno szklane, SS 316Ti, mosiądzowana i chromowana

poliwęglan, lekko szary

Sposób zamontowania

za pomocą śruby dociskowej

montaż naścienny

Połączenia elektryczne

końcówki 2,5 mm2, 1x PG9

Napięcie zasilania

zob. FA.., K-F 5-6.10.2

Temperatura pracy

- 25 °C do + 180 °C

- 25 °C do + 60 °C

Temperatura przechowywania

- 25 °C do + 70 °C

Klasa ochrony

IP65 EN 60529
