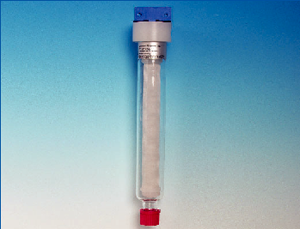

Uniwersalny filtr bocznikowy, seria FP® do filtracji cieczy Wersj: FP-70P200-D, FP-70P190-D, FP-200P190-D

Uniwersalny filtr bocznikowy, seria FP® do filtracji cieczy Wersj: FP-70P200-D, FP-70P190-D, FP-200P190-D

Podstawowe elementy konstrukcyjne filtra bocznikowego nawiązują do rozwiązań wykorzystanych w szeregu filtrów uniwersalnych stosowanych w technice filtracji gazów. Sitowy element filtracyjny wstępnego oczyszczania, wykonany – włącznie ze słupkiem nośnym – z polipropyleniu (PP), posiada pory o wymiarach 70 lub 200 µm. Element filtracyjny jest wkręcany do głowicy filtra wraz z oprawką elementu. W każdej sytuacji stan elementu filtracyjnego można sprawdzić wzrokowo poprzez szklaną ściankę filtra, bez konieczności demontowania filtra. Wymiana elementu filtracyjnego nie wymaga stosowania żadnych narzędzi. Optymalnie zlokalizowany o-ring gwarantuje bezpieczne uszczelnienie pomiędzy korpusem a głowicą filtra. Wylot medium może być obracany w obejmie wspornika do montażu naściennego do 180 °, co umożliwia elastyczne dostosowanie wykonywanego montażu do warunków danej instalacji. Połączenia medium są zlokalizowane w głowicy oraz w dolnej części szklanego elementu filtra. Opcjonalnie dostępne są odpowiednie złączki przewodowe oraz złączki GL25 o wymiarach DN4/6, 6/8, 8/10 oraz 10/12. Dla uzyskania pożądanego efektu samooczyszczania, filtry bocznikowe FP-70 (200) P190-D powinny być eksploatowane przy minimalnym natężeniu przepływu bocznikowego 300 l/godz.

ZASTOSOWANIA:

Uniwersalny filtr bocznikowy firmy M&C jest stosowany w analizie cieczy do prowadzenia filtracji w zakresie niskich wartości przepływu. Dostępne są dwie odmienne metody filtracji:

  • Z filtrem typu FP-70P200-D: Filtracja cieczy przepływającej przez obszar osiadania.
  • Z filtrem typu FP-70 (200) P190-D: Filtracja cieczy z efektem samooczyszczania poprzez układ bocznikowy, przy znacznym natężeniu przepływu bocznikowego wzdłuż powierzchni czynnej filtra.

ZALETY:

  • Uniwersalne zastosowanie
  • Prosta konstrukcja
  • Prostota montażu i konserwacji
  • Stan elementu filtracyjnego widoczny z zewnątrz
  • Montaż naścienny

Wartości natężeń przepływu w zależności od ciśnienia wlotowego

Uniwersalny filtr bocznikowy, seria FP® do filtracji cieczy Wersj: FP-70P200-D, FP-70P190-D, FP-200P190-D

Filtr bocznikowy dla cieczy, seria FP®

wersja FP-70P200-D

FP-70P190-D

FP-200P190-D

Nr części

02F1400

02F1440

02F1450

Filtracja w obszarze osiadania

tak

nie

Filtracja z efektem samooczyszczania

nie

tak

Rozmiar porów elementu filtracyjnego

70 µm

70 µm

200 µm

Połączenia bocznikowe

G3/8” i DIN ISO 228/1 oraz GL25-12

GL25-12 oaz G 3/8”i DIN ISO 228/1

Połączenia medium filtrowanego

G1/4” i DIN ISO 228/1

Maks. ciśnienie przy 20 °C

maks. 2 bar lub 5 bar (wartości bezwzględne) ze złączką GL

Maks. natężenie przepływu przez bocznik

1500 l/godz.

Maks. natężenie przypływu filtracyjnego

180 l/godz.

Maks. temperatura medium

80 °C

Maks. temperatura otoczenia

80 °C

Powierzchnia filtracyjna

180 cm2

Objętość

100 ml

Ciężar

ok. 650 g

Metoda zamontowania

montaż naścienny

Materiał części kontaktujących się z medium

PVDF, PP, szkło, FPM
