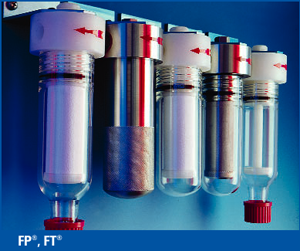

Filtry uniwersalne, seria FP®, FT® Wersje: FP, FT, FS, FSS

Filtry uniwersalne, seria FP®, FT® Wersje: FP, FT, FS, FSS

Modułowa konstrukcja opisywanych filtrów oraz kompatybilność elementów montażowych – głowicy filtra, korpusu oraz elementu filtracyjnego – oznaczają prostotę montażu oraz możliwość idealnego dostosowania się do warunków montażowych indywidualnego procesu. </br>Dostępne są elementy filtracyjne o różnej porowatości, wykonane z rozmaitych materiałów. Stopień zanieczyszczenia oraz jakość filtracji dla elementu można sprawdzić z zewnątrz, bez otwierania obudowy filtra (za wyjątkiem filtrów FSS). Wymiana elementu filtracyjnego nie wymaga stosowania narzędzi. </br>Optymalne położenie o-ringu w każdym przypadku zapewnia uzyskanie niezawodnego uszczelnienia pomiędzy korpusem i głowicą filtra. </br>Opisywane filtry są skonstruowane w sposób zapewniający, iż w przypadku wystąpienia kondensacji przez filtr przedostanie się wyłącznie gaz wolny od zawartości cieczy. W przypadku serii F…/D, pułapka kondensatu lub wlot i wylot cieczy mogą być obracane na wsporniku montażowym do 180 °, co zapewnia prostotę montażu oraz elastyczne dostosowanie się do konkretnych warunków danej instalacji.

ZASTOSOWANIA:

Filtry uniwersalne firmy M&C umożliwiają niezawodne oddzielanie cząstek stałych, w szczególności tych o najmniejszych wymiarach występujących w technice analitycznej w procesach filtracji gazów, dzięki zastosowaniu elementów filtracyjnych głębokiego działania, o bardzo niewielkich wymiarach porów. </br>Dzięki uniwersalnej konstrukcji, opisywane filtry mogą być również stosowane w charakterze separatorów (bez elementu filtracyjnego), filtrów cieczy oraz, w połączeniu z kasetami zawierającymi materiały adsorbujące, jako filtry adsorpcyjne. Dla temperatur otoczenia lub medium do 180 °C dostępne są wersje filtrów: FSS ze stali nierdzewnej, oraz wersja FT-H.

ZALETY:

  • Uniwersalność zastosowania
  • Modułowa konstrukcja
  • Szeroki wybór materiałów
  • Element filtracyjny głębokiego działania
  • Niezawodne oddzielanie cząstek stałych
  • Montaż naścienny
  • Prosta obsługa i konserwacja

Wszystkie filtry są również dostępne z elementem o podwojonej długości F-3G 150, F-2K 150 oraz F-0,1GF 150, natomiast typy FS oraz FSS z gwintem NPT.
Opcja: Pokrywa plexiglas, typ PS, wraz z pierścieniem gwintowanym z PVDF, montowana na szklanym elemencie filtra F-120G: nr części 90F0032.
Pokrywa pleksiglas PS oraz łącznik gwintowy PS 1
wymiar konstrukcyjny min. 335

Spadek ciśnienia w mbar w zależności od natężenia przepływu w Nl/godz. powietrza, dla czystych elementów filtracyjnych

Filtry uniwersalne, seria FP®, FT® Wersje: FP, FT, FS, FSS

Filtry uniwersalne, seria FP®, FT® Wersje: FP, FT, FS, FSS

Filtry uniwersalne, seria FP®, FT® Wersje: FP, FT, FS, FSS

Filtry uniwersalne, seria FP®, FT® Wersje: FP, FT, FS, FSS

Element filtracyjny

Głowica filtra

Korpus filtra

Typ filtra

Nr części F..-…

F..-…-D



PTFE - uniwersalne zastosowanie

F-2T, 2 µm

PVDF

szkło

FP-2T

/-D

01 F 1200

02 F 1000

F-20T, 20 µm

PVDF

szkło

FP-20T

/-D

01 F 1400

02 F 1200



PTFE

szkło

FT-2T

/-D

01 F 2200

02 F 2000



PTFE

szkło

FT-20T

/-D

01 F 2400

02 F 2200



stal nierdzewna 316Ti

szkło

FS-2T

/-D

01 F 4000

02 F 2650



stal nierdzewna 316Ti

szkło

FS-20T

/-D

01 F 4100

02 F 2660

F-50T, 50 µm

stal nierdzewna 316Ti

szkło

FS-50T

/-D

01 F 1410



stal nierdzewna 316Ti

stal nierdzewna 316Ti

FSS-2T

/-D

01 F 7100

02 F 2665



stal nierdzewna 316Ti



stal nierdzewna 316Ti

FSS-20T

/-D

01 F 7250

02 F 2670



Szkło (G) - uniwersalne zastosowanie

F-3G, 3 µm

PVDF

szkło

FP-3G

/-D

01 F 1850

02 F 1480



PTFE

szkło

FT-3G

/-D

01 F 2850

02 F 2050



stal nierdzewna 316Ti

szkło

FS-3G

/-D

01 F 6500

02 F 2692



stal nierdzewna 316Ti



stal nierdzewna 316Ti

FSS-3G

/-D

01 F 7300

02 F 2675



Włókno szklane - przy wysokim zapyleniu

F-2GF, 2 µm

PVDF

szkło

FP-2GF

/-D

01 F 1900

02 F 1490



PTFE

szkło

FT-2GF

/-D

01 F 2900

02 F 2100



stal nierdzewna 316Ti



szkło

FS-2GF

/-D

01 F 6600

02 F 2715



stal nierdzewna 316Ti

stal nierdzewna 316Ti

FSS-2GF

/-D

01 F 7200

02 F 2677



Włókno szklane (GF) - do ultrafiltracji drobnych cząstek

F-0, 1GF, 0,1 µm

PVDF

szkło

FP-0, 1GF

/-D

01 F 1500

02 F 1500



PTFE

szkło

FT-0, 1GF

/-D

01 F 2950

02 F 2400



stal nierdzewna 316Ti

szkło

FS-0, 1GF

/-D

01 F 6700

02 F 2710



stal nierdzewna 316Ti



stal nierdzewna 316Ti

FSS-0, 1GF

/-Dv

01 F 7150

02 F 2685



Ceramiczny - wysoki stopień separacji przy niskim spadku ciśnienia

F-2K, 2 µm

PVDF

szkło

FP-2K

/-D

01 F 1000

02 F 1300

F-20K, 20 µm

PVDF

szkło

FP-20K

/-D

01 F 1100

02 F 1310



PTFE

szkło

FT-2K

/-D

01 F 2000

02 F 2300



PTFE

szkło

FT-20K

/-D

01 F 2100

02 F 2310



stal nierdzewna 316Ti

szkło

FS-2K

/-D

01 F 5000

02 F 2550



stal nierdzewna 316Ti

szkło

FS-20K

/-D

01 F 5100

02 F 2560



stal nierdzewna 316Ti

stal nierdzewna 316Ti

FSS-2K

/-D

01 F 7050

02 F 2690



stal nierdzewna 316Ti



stal nierdzewna 316Ti

FSS-20K

/-D

01 F 7060

02 F 2695



Stal nierdzewna 316L - do pomiarów przy wysokim ciśnieniu, w warunkach zawilgocenia oraz gazów w ilościach śladowych

F-3SS, 3 µm

PVDF

szkło

FP-3SS

/-D

01 F 1600

02 F 1550

F-20SS, 20 µm

PVDF

szkło

FP-20SS

/-D

01 F 1800

02 F 1560



PTFE

szkło

FT-3SS

/-D

01 F 2600

02 F 2600



PTFE

szkło

FT-20SS

/-D

01 F 2800

02 F 2500



stal nierdzewna 316Ti

szkło

FS-3SS

/-D

01 F 6000

02 F 2667



stal nierdzewna 316Ti

szkło

FS-20SS

/-D

01 F 6010

02 F 2680



stal nierdzewna 316Ti

stal nierdzewna 316Ti

FSS-3SS

/-D

01 F 7000

02 F 2700



stal nierdzewna 316Ti



stal nierdzewna 316Ti

FSS-20SS

/-D

01 F 7010

02 F 2705



Siatka druciana, stal nierdzew. 316L

F-100SSG, 100 µm

stal nierdzewna 316Ti

stal nierdzewna 316Ti

FSS-100SSG

01 F 7015

F-250SSG, 250 µm

stal nierdzewna 316Ti

stal nierdzewna 316Ti
