Filtr ogrzewany elektrycznie Typ FSS-…/H350 z wbudowanym termostatem, maks. 350 °C

Filtr ogrzewany elektrycznie Typ FSS-…/H350 z wbudowanym termostatem, maks. 350 °C

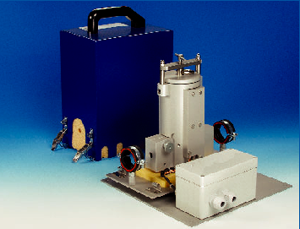

Filtr FSS../H350 firmy M&C jest jest instalowany na płycie montażowej w sposób zapewniający odpowiednią izolację termiczną. Korpus filtra, wykonany ze stali nierdzewnej, zintegrowany z elementem filtracyjnym: ceramicznym, ze stali nierdzewnej lub specjalnej przędzy szklanej, jest całkowicie osłonięty ogrzewaną metalową obudową. Działanie wysokowydajnego elementu grzejnego jest kontrolowane przez wbudowany termostat z czujnikiem kapilarnym, w zakresie od + 50 °C do 350 °C.

Wbudowany termostat jest wyposażony w przełącznik ograniczania temperatury z przyciskiem resetowania, uruchamiający się po przekroczeniu nastawionej temperatury o 30 °C. Termostat posiada również beznapięciowy styk alarmowy spadku temperatury, sygnalizujący osiągnięcie poziomu 30 ° poniżej nastawionej wartości. Zabezpieczenie przed występowaniem zimnych punktów na przyspawanych złączkach polega na ogrzewaniu złączek wraz z filtrem poprzez dwie szczęki przewodzące. Skrzynka przyłączeniowa, zawierająca termostat oraz końcówki połączeń elektrycznych, jest zamontowana na zewnątrz izolowanej termicznie pokrywy.

Przewody ogrzewane są montowane za pomocą dwóch utwierdzonych wsporników. – Zob. karta katalogowa 2-6.1. – Całość konstrukcji gwarantuje bezpieczną pracę oraz prostą obsługę. Wymiana elementu filtracyjnego nie wymaga stosowania narzędzi. Przeprowadzenie wymiany odbywa się bez demontowania ogrzewanych przewodów gazowych.

ZASTOSOWANIA:

Elektrycznie ogrzewany filtr typu FSS../H350 firmy M&C umożliwia odseparowywanie drobnych cząstek ze strumienia badanego gazu przy temperaturach roboczych do 350 °C. Skuteczne działanie filtrujące wynika z zastosowania elementów filtracyjnych głębokiego działania, o bardzo niewielkich wymiarach porów.

ZALETY:

  • Ogrzewany elektrycznie, maks. 350 °C
  • Znaczna powierzchnia filtra
  • Konsekwentna konstrukcja połączeń
  • Eliminacja zimnych punktów
  • Wbudowany termostat
  • Status alarmowy
  • Prosta obsługa i konserwacja

Spadek ciśnienia w mbar dla czystego elementu filtracyjnego

Filtr ogrzewany elektrycznie Typ FSS-…/H350 z wbudowanym termostatem, maks. 350 °C

Filtr ogrzewany, typ:

FSS-2K/H350

FSS-3SS/H350

FSS-FW/H350

Wersja 115V AC

Nr części

01F3035

01F3030

01F3045

01F30..-a

Element filtracyjny, długość 150 mm, materiał:

ceramiczny

stal nierdzewna SS316

przędza szklana

Porowatość filtra

2 µm

3 µm

Powierzchnia filtra

140 cm2

Ciśnienie robocze, maks.

5 bar nadciśnienia

Temperatura otoczenia / przechowywania

- 20 °C do + 60 °C

Przestrzeń martwa

130 cm3

Połączenia gazowe

złączka przewodowa Swagelok 6 mm, opcjonalnie 1/4”

Regulator temperatury

wbudowany termostat z czujnikiem kapilarnym, z przełącznikiem ograniczania wzrostu temperatury oraz stykiem alarmowym spadku temperatury

Temperatura robocza

regulowana w granicach od + 50 °C do 350 °C, ustawienie fabryczne 250 °C

Styk alarmowy temperatury

punkt alarmowy 30 °C poniżej ustalonej wartości;
zestyk przełączny, beznapięciowy, parametry styku 250V, 3A ~ 0,25A =

Zasilanie elektryczne

230V 50Hz, 630VA

115V 60Hz

Połączenia elektryczne

końcówki 4 mm2, 2x dławik przewodowy PG13

Metoda zamontowania

montaż naścienny

Klasa ochrony / Norma sprzętu elektrycznego

IP 54 EN60529 / EN61010, EN60519-1

Wymiary / Ciężar

250 x 300 x 300 mm (szer. x wys. x głęb.) / 11 kg

Materiał części kontaktujących się z medium

komora filtra: stal nierdzewna 316Ti / uszczelnienie: grafit
