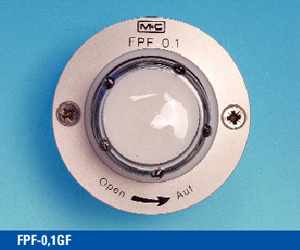

Filtr dokładnego oczyszczania, seria FP® do montażu płytowego Wersja FPF-0,1GF

Filtr dokładnego oczyszczania, seria FP® do montażu płytowego Wersja FPF-0,1GF

Charakterystycznymi cechami filtra FPF-0,1GF do montażu płytowego firmy M&C są: spłaszczony kształt, niewielka przestrzeń martwa, prostota konstrukcji i montażu oraz uniwersalność zastosowania. Stan elementu filtracyjnego jest bezpośrednio widoczny z zewnątrz poprzez szklany korpus filtra, tak iż przy sprawdzaniu nie ma konieczności demontowania urządzenia. Wymiana elementu filtracyjnego nie wymaga stosowania narzędzi. </br>Optymalne położenie o-ringu gwarantuje uzyskanie w każdej sytuacji odpowiedniego uszczelnienia pomiędzy szklanym elementem filtra a jego obudową. </br>Połączenia gazowe są zlokalizowane w tylnej części obudowy filtra. Podczas wykonywania montażu, wlot gazu badanego może zostać obrócony do 180 ° względem pierścieniowego zamocowania w części przedniej, dzięki czemu możliwe jest elastyczne dopasowanie się do warunków danej instalacji. Odpowiednie złączki przewodowe mogą zostać dostarczone opcjonalnie.

ZASTOSOWANIA:

Filtry dokładnego oczyszczania firmy M&C przystosowane do montażu płytowego w niezawodny sposób oddzielają cząstki stałe, w szczególności cząstki o najmniejszych wymiarach wśród spotykanych w technice analitycznej filtrowania gazów, dzięki zastosowaniu elementów filtracyjnych głębokiego działania o bardzo niewielkich wymiarach porów. Znaczna powierzchnia walcowego elementu filtracyjnego gwarantuje niezawodne odseparowanie najdrobniejszych cząstek stałych. Spadek ciśnienia na filtrze jest niewielki w całym wydłużonym okresie użytkowania. Urządzenia montowane w standardzie płyty 19-calowej muszą charakteryzować się płaską konstrukcją. Filtr dokładnego oczyszczania FPF-0,1GF został opracowany specjalnie z myślą o uczynieniu zadość wymogom wymienionego standardu.

ZALETY:

  • Spłaszczony kształt
  • Niewielka przestrzeń martwa
  • Prostota konstrukcji
  • Prosty montaż
  • Łatwa wymiana elementu filtracyjnego
  • Uniwersalne zastosowanie

Spadek ciśnienia w mbar w zależności od natężenia przepływu w Nl/godz. powietrza, dla nowego elementu filtracyjnego.

Filtr dokładnego oczyszczania, seria FP® do montażu płytowego Wersja FPF-0,1GF

Filtr cząstek ciekłych

CLF-T

CLF-SS

Nr części

03F2100

03F2300

Materiał części pozostających w kontakcie z badanym gazem

PTFE, szkło, FPM

stal nierdzewna 316Ti, FPM

Ciśnienie gazu (maks. 1 bar)

0,2-2 bar (wartość bezwzględna)

0,2-11 bar (wart. bezw.)

Natężenie przepływu gazu

maks. 300 Nl/godz.

Spadek ciśnienia dla nowego elementu filtracyjnego, dla powietrza, 20 °C

1 2,5 4,5 mbar
100 200 300 Nl/godz.

Temperatura gazu

maks. 100 °C

Temperatura otoczenia

0 °C do + 100 °C

Temperatura przechowywania

- 30 do + 120 °C

Element filtracyjny

dwuwarstwowy, CLF-4

Stopień zatrzymania

99,99 % dla cząstek > 0,1 µm

Objętość martwa filtra

135 cm3

Pojemność zbiornika cieczy

50 ml

Połączenie badanego gazu

gwint wewn. G 1/4”i DIN ISO 228/1

Odprowadzenie cieczy

nasadka GL25

zatyczka G 3/8”

posób zamontowania

montaż naścienny

Ciężar

ok. 0,8 kg

ok. 2,2 kg
