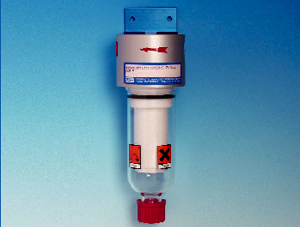

Filtr cząstek ciekłych CLF-T, CLF-SS wykonany ze specjalnych materiałów, do usuwania aerozoli z gazów

Filtr cząstek ciekłych CLF-T, CLF-SS wykonany ze specjalnych materiałów, do usuwania aerozoli z gazów

Element filtracyjny filtra cząstek ciekłych firmy M&C jest skonstruowany z dwóch części, przy czym przepływ odbywa się w kierunku od środka elementu filtracyjnego na zewnątrz. Wewnętrzna warstwa bardzo drobnych włókien wiąże cząstki cieczy zawieszone w filtrowanym gazie i prowadzi je wraz ze strumieniem gazu do warstwy zewnętrznej, o większych wymiarach. W trakcie przechodzenia przez element filtracyjny zachodzi akumulacja bardzo drobnych cząstek cieczy z powstawaniem drobnych kropelek. Pionowy kierunek przepływu oraz siła grawitacji powodują ściekanie wytworzonych kropelek do naczynia filtra.

Element filtracyjny pracuje z pełną skutecznością nawet w sytuacji całkowitego nasycenia cieczą. Jeżeli filtr nie zostanie „zatkany” przez cząstki stałe, jego okres użytkowania jest praktycznie nieograniczony. Aby zapobiec oddziaływaniu na badany gaz, w procesie wytwarzania skompresowanych mikrowłókien filtra wykorzystuje się spajanie tworzywem PVDF. Stan filtra CLF-T można obserwować poprzez szklaną ściankę, bez konieczności otwierania filtra. </br></br>Oddzielany aerozol, o kwaśnym odczynie, może być usuwany w sposób ciągły za pomocą montowanej zewnętrznie pompy perystaltycznej SR25.1 lub odwadniacza AD-SS (opcja) dołączonego poprzez złączkę GL25 lub G3/8”. Wymiana elementu filtracyjnego nie wymaga stosowania żadnych narzędzi. </br>Zoptymalizowana pozycja o-ringu w każdej sytuacji gwarantuje bezpieczne uszczelnienie korpusu filtra do głowicy filtra. Wlot oraz wylot filtra mogą być obracane na wsporniku montażowym do 180 °, co upraszcza wykonanie montażu i umożliwia elastyczne dopasowanie się do warunków danej instalacji. Materiały wykonania filtra to: PTFE / szkło lub stal nierdzewna 316Ti. Zachować ostrożność podczas pracy! Niebezpieczeństwo poparzenia kwasem!

ZASTOSOWANIA:

Filtr cząstek ciekłych CLF-.. firmy M&C nadaje się do stosowania jako element odfiltrowujący cząstki ciekłe wszystkich typów.</br>

Zalecany do stosowania w przypadku gazów o kwaśnym punkcie rosy powyżej 100 °C. Przykładowe zastosowania to: pomiary w gazach kominowych przy spalaniu olejów ciężkich oraz węgla kamiennego. Opisywany filtr odseparowuje ze strumienia gazu aerozole (cząstki cieczy o bardzo niewielkich wymiarach) przechodzące przez chłodnicę gazową.</br>

Największą efektywność osiąga się, gdy filtr CLF-.. jest instalowany za układem kondycjonowania gazu, w pobliżu przepływomierza analizatora.

ZALETY:

  • Wysoki stopień zatrzymania, 99,99 % dla cząstek > 0,1 µm
  • Wysoka odporność chemiczna dla typu CLF-T
  • Typ CLF-SS odpowiedni dla zastosowań wysokociśnieniowych
  • Stan elementu filtracyjnego CLF-T widoczny z zewnątrz
  • Prosta wymiana elementu filtracyjnego
  • Montaż naścienny

Filtr cząstek ciekłych

CLF-T

CLF-SS

Nr części

03F2100

03F2300

Materiał części pozostających w kontakcie z badanym gazem

PTFE, szkło, FPM

stal nierdzewna 316Ti, FPM

Ciśnienie gazu (maks. 1 bar)

0,2-2 bar (wartość bezwzględna)

0,2-11 bar (wart. bezw.)

Natężenie przepływu gazu

maks. 300 Nl/godz.

Spadek ciśnienia dla nowego elementu filtracyjnego, dla powietrza, 20 °C

1 2,5 4,5 mbar
100 200 300 Nl/godz.

Temperatura gazu

maks. 100 °C

Temperatura otoczenia

0 °C do + 100 °C

Temperatura przechowywania

- 30 do + 120 °C

Element filtracyjny

dwuwarstwowy, CLF-4

Stopień zatrzymania

99,99 % dla cząstek > 0,1 µm

Objętość martwa filtra

135 cm3

Pojemność zbiornika cieczy

50 ml

Połączenie badanego gazu

gwint wewn. G 1/4”i DIN ISO 228/1

Odprowadzenie cieczy

nasadka GL25

zatyczka G 3/8”

posób zamontowania

montaż naścienny

Ciężar

ok. 0,8 kg

ok. 2,2 kg
