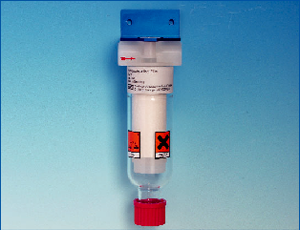

Filtr cząstek ciekłych CLF-5, CLF-5/W do usuwania aerozoli z gazów

Filtr cząstek ciekłych CLF-5, CLF-5/W do usuwania aerozoli z gazów

Element filtracyjny filtra cząstek ciekłych firmy M&C jest skonstruowany z dwóch części, przy czym przepływ odbywa się w kierunku od środka elementu filtracyjnego na zewnątrz. Wewnętrzna warstwa bardzo drobnych włókien wiąże cząstki cieczy zawieszone w filtrowanym gazie i prowadzi je wraz ze strumieniem gazu do warstwy zewnętrznej, o większych wymiarach. W trakcie przechodzenia przez element filtracyjny zachodzi akumulacja bardzo drobnych cząstek cieczy z powstawaniem drobnych kropelek. Pionowy kierunek przepływu oraz siła grawitacji powodują ściekanie wytworzonych kropelek do naczynia filtra.

Element filtracyjny pracuje z pełną skutecznością nawet w sytuacji całkowitego nasycenia cieczą. Jeżeli filtr nie zostanie „zatkany” obecnością cząstek stałych, jego okres użytkowania jest praktycznie nieograniczony. Aby zapobiec oddziaływaniu na badany gaz, w procesie wytwarzania skompresowanych mikrowłókien filtra wykorzystuje się spajanie tworzywem PVDF. Wersja CLF-5/W jest wyposażona w zintegrowaną pułapkę cieczową skuteczną względem wody i cieczy o identycznych właściwościach. </br>Zmodyfikowany docisk elementu filtracyjnego posiada ochronną membranę hydrofobową. W sytuacjach nieprawidłowego działania układu kondycjonowania gazu, przepływ cieczy zostanie zatrzymany na wylocie filtra CLF-5/W. Stan filtra można obserwować poprzez szklaną ściankę, bez konieczności otwierania filtra. Oddzielany aerozol, o kwaśnym odczynie, może być usuwany w sposób ciągły za pomocą montowanej zewnętrznie pompy perystaltycznej SR25.1 (opcja) dołączanej poprzez złączkę GL25. </br>Wymiana elementu filtracyjnego nie wymaga stosowania żadnych narzędzi. Zoptymalizowana pozycja o-ringu w każdej sytuacji gwarantuje bezpieczne uszczelnienie korpusu filtra do głowicy filtra. Wlot oraz wylot filtra mogą być obracane na wsporniku montażowym do 180 °, co upraszcza wykonanie montażu i umożliwia elastyczne dopasowanie do warunków danej instalacji. Zachować ostrożność podczas pracy! Niebezpieczeństwo poparzenia kwasem!

ZASTOSOWANIA:

Filtry cząstek ciekłych CLF-5, CLF-5/W firmy M&C nadają się do stosowania jako elementy odfiltrowujące cząstki ciekłe wszystkich typów. Zaleca się stosowanie tych filtrów dla gazów o kwaśnym punkcie rosy powyżej 100 °C. Przykładowe zastosowania to: pomiary w gazach kominowych przy spalaniu olejów ciężkich oraz węgla kamiennego. Opisywany filtr umożliwia oddzielanie aerozoli (cząstek cieczy o bardzo niewielkich wymiarach) przechodzących przez chłodnicę gazową.

Największą efektywność osiąga się, gdy filtr CLF-.. jest instalowany za układem kondycjonowania gazu, w pobliżu przepływomierza analizatora. Użytkownicy wymagający dodatkowego zabezpieczenia układu mogą skorzystać z wersji CLF-5/W wyposażonej w zintegrowaną membranę hydrofobową działającą jako pułapka cieczowa.

ZALETY:

  • Wysoki stopień zatrzymania, 99,9999 % dla cząstek > 0,1 µm
  • Również ze zintegrowaną membraną hydrofobową dla ochrony analizatora
  • Stan filtra widoczny z zewnątrz
  • Prosta wymiana elementu filtracyjnego
  • Montaż naścienny

Filtr cząstek ciekłych

CLF-5

CLF-5/W

Nr części

03F3000

03F3005

Opcja: pułapka wodna

NIE

TAK

Natężenie przepływu gazu

maks. 300 Nl/godz.

maks. 200 Nl/godz.

Ciśnienie gazu

0,2-2 bar (wartość bezwzględna)
maks. 1,0 bar

0,3-2 bar (wart. bezw.)
maks. 0,5 bar

Strata ciśnienia dla nowego elementu filtracyjnego, dla powietrza, 20 °C

3 6 10 mbar
100 200 300 Nl/godz.

17 35 mbar
100 200 Nl/godz.

Temperatura gazu

maks. + 80 °C

Temperatura otoczenia

0 °C do + 60 °C

Temperatura przechowywania

- 25 °C do + 80 °C

Element filtracyjny / Stopień zatrzymania

dwuwarstwowy CLF-5 / 99,9999 % dla cząstek > 0,1 µm

Objętość martwa filtra

70 cm3

Pojemność zbiornika cieczy

20 ml

Materiał części kontaktujących się z badanym gazem

PVDF, szkło, FPM

Połączenie badanego gazu / odprowadzenia cieczy

gwint wewn. G 1/4”i DIN ISO 228/1 / nasadka GL25

Sposób zamontowania / Ciężar

montaż naścienny / ok. 0,3 kg
