Regulatory elektroniczne, seria LA® Wersja LA1.1, LA1.2, LAC1, LAC2

Regulatory elektroniczne, seria LA® Wersja LA1.1, LA1.2, LAC1, LAC2

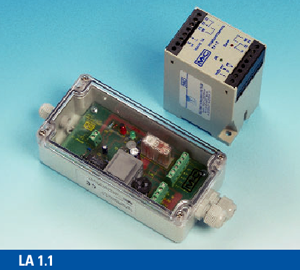

Opisywane regulatory są dostępne w trzech wersjach montażowych: LA1.1 do montażu naściennego, LA1.2 do montażu szynowego oraz LAC.., regulator w wersji wkładanej płytki elektronicznej wykonanej w standardzie 19 cali. Stan pracy oraz stan awaryjny urządzenia są sygnalizowane poprzez dwie diody świecące. Regulatory są także wyposażone w dwa bezpotencjałowe styki przełączne z funkcją priorytetu bezpieczeństwa, zapewniającą niezawodną identyfikację stanów alarmowych. W sytuacji alarmowej, jeden ze styków powinien bezpośrednio przekazać sygnał zlecający wyłączenie zasilania pompy gazu lub zamknięcie zaworu elektromagnetycznego, natomiast drugi styk może zostać wykorzystany do zgłoszenia stanu alarmowego. Regulatory elektroniczne LA.. są fabrycznie przystosowane do współpracy z przewodem czujnika o długości od 1,5 do 50 m. Jeden regulator elektroniczny LA.. może monitorować pracę maksymalnie czterech czujników LA… ze zgłaszaniem jednego alarmu zbiorczego, przy czym łączna długość przewodów połączeniowych nie może przekroczyć 50 m. Płytka elektroniczna LAC 2, wykonana w standardzie europejskim 19”, umożliwia niezależne monitorowanie pracy dwóch czujników. Płytka LAC 2 Europe 19” jest wykorzystywana do jednoczesnego monitorowania pracy przewodnościowego czujnika alarmowego obecności cieczy LA.. oraz czujnika alarmowego przepływu FA.. (nr części: 01E1385). Specjalna wersja ER142 Exi regulatora elektronicznego służy do zasilania czujników LA.. w sposób samoistnie bezpieczny (nr części: 03E2009/a). Przedstawione regulatory elektroniczne mogą, po złożeniu zapytania, zostać dostarczone w obudowie ciśnieniowej EEx-d, przeznaczonej do zastosowań specjalnych w rejonach zagrożeń.

ZASTOSOWANIA:

Regulatory elektroniczne LA… są wykorzystywane do zasilania i dystrybucji sygnałów czujników alarmowych obecności cieczy, LA1, LA1-H oraz LA25.

ZALETY:

  • 3 sposoby zamontowania
  • 2 bezpotencjałowe styki przełączne
  • Sygnalizacja stanu pracy oraz stanu awaryjnego poprzez diody świecące
  • Standardowa długość przewodu czujnika maks. 50 m
  • Znaczna odporność chemiczna

PRZYKŁAD ZAMÓWIENIA:

Regulator elektroniczny w wersji do montażu naściennego,

Napięcie zasilania 230V 50Hz typ LA 1.1 Nr części: 03E2000

Regulator elektroniczny w wersji do montażu naściennego,

Napięcie zasilania 115V 60Hz typ LA 1.2 Nr części: 03E2005a

Regulator elektroniczny: płytka wkładana w standardzie 19”, 2 kanały,

Napięcie zasilania 230V 50Hz typ LAC 2 Nr części: 03E2020

Regulator elektroniczny, typ:

LA 1.1

LA 1.2

LAC 1

LAC 2

Numer części

03E2000

03E2005 (a)

03E2010 (a)

03E2020 (a)

Sposób zamontowania

obudowa do montażu naściennego

obudowa do montażu szynowego i naściennego DIN 46277

płytka elektroniczna w standardzie 19 cali,wkładana do slotu, DIN 41494 część 5

Wejścia czujników

1

2

Zasilanie elektryczne (* przełączane)

230V 50Hz / 240V 60Hz
oraz 115V 60Hz* lub
24V DC/AC

230V 50Hz / 240V 60Hz (a)
lub 24V DC/AC

Pobór mocy

2 VA

3,5 VA

Przekaźnik alarmowy (2x MC/NC/NO) parametry styku

250 V DC/AC50W, 500 VA, 3A

250 V AC, 220 V DC60W, 125VA, 2A

Wloty przewodów

2x PG 9, 1x PG 7

Połączenia elektryczne

końcówki maks. 2,5 mm2

listwa zaciskowa 32-pinowa, DIN 41612, typ F (d/z)

Klasa ochrony obudowy

IP65 EN 60529

IP40 EN 60529;
Końcówki IP20

IP00 EN 60529

Materiał obudowy

poliwęglan

Makrolon

ścianka przednia anodyzowana aluminium

Temperatura otoczenia

- 25 °C do + 60 °C

Wymiary

szer. 80 x dług. 160 x
wys. 55 mm

szer. 55 x dług. 75 x
wys. 105 mm

płytka typu Europe, 100 x 160 mm, z płytką przednią 3U, 6HP

Ciężar

0,31 kg

0,23 kg

0,25 kg
