Chłodnica wstępna, seria VC Wersje VC-1, VC-1-SL, VC-2-L, VC-2-SL

Chłodnica wstępna, seria VC Wersje VC-1, VC-1-SL, VC-2-L, VC-2-SL

W chłodnicach wstępnych VC-… produkowanych przez firmę M&C wykorzystano opatentowany typ wymiennika ciepła typu strumieniowego (Jet-Stream). Konstrukcja wymiennika stwarza odpowiednie warunki dla powstawania kondensatu oraz gwarantuje optymalne obniżenie poziomu punktu rosy do temperatury otoczenia.

Wydzielony kondnesat powinien być usuwany za pomocą niewielkiej pompy perystaltycznej, pułapki lub naczynia zbiorczego kondensatu.

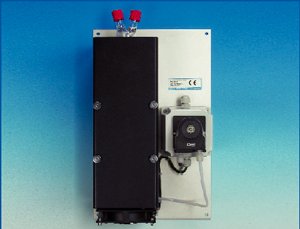

Chłodnica wstępna VC-..-SL jest wyposażona w standardową pompę perystaltyczną SR25.1 zapewniającą automatyczne usuwanie kondensatu.

Dla zwiększenia wydajności, chłodnica wstępna VC-..-..L posiada wentylator wymuszający przepływ powietrza przez specjalne ożebrowanie. Zainstalowany deflektor zapewnia optymalne warunki przepływu powietrza chłodzącego.

Wersja VC-1-.. chłodnicy wstępnej jest wyposażona w jeden wymiennik ciepła EC typu Jet-Stream.

Wersja VC-2-.. chłodnicy posiada dwa wymienniki ciepła EC typu Jet-Stream, co daje możliwość dołączenia dwóch niezależnych strumieni gazu, lub – w układach równoległych lub szeregowych – jednego strumienia gazu o odpowiednio wysokiej wartości natężenia przepływu.

Kompaktowa, lekka konstrukcja opisywanego urządzenia sprawia, że idealnie nadaje się do stosowania w przenośnych oraz stacjonarnych układach kondycjonowania gazu.

Opisywane chłodnice wstępne to urządzenia z funkcją autokontroli, o niewielkich wymaganiach w zakresie obsługi i serwisu.

ZASTOSOWANIE:

Chłodnice wstępne VC-… firmy M&C są stosowane w analizie gazowej do obniżania punktu rosy zawilgoconych gazów, np.:

  • dla zmniejszenia obciążenia głównego układu chłodzenia zainstalowanego za chłodnicą wstępną;
  • jeżeli istnieje niebezpieczeństwo pojawienia się w dalszej części układu analitycznego wody lub pary związanej w procesie;
  • jeżeli układ zawiera nieogrzewane przewody gazowe zainstalowane bez odpowiedniego nachylenia;
  • w gazowych układach analitycznych z czujnikami elektrochemicznymi

ZALETY

  • Opatentowany wymiennik ciepła typu strumieniowego (Jet-Stream) w trzech standardowych materiałach
  • Kompaktowa konstrukcja
  • Niewielki ciężar
  • Prostota obsługi i serwisu
  • Optimum niezawodności
  • Wersja z wymuszoną wentylacją
  • Wersja z automatycznym odprowadzaniem kondensatu

** Na zamówienie dostępne zasilanie 115V 60Hz.

Chłodnica wstępna, wersja VC-…

VC-1

VC-1-SL

VC-2-L

VC-2-SL

Nr części

03K1000

03K3000

03K4000

03K5000

Wymiennik ciepła EC-G typu Jet-Stream ze szkła Duran

1x

1x

2x

2x

Wymuszona wentylacja

nie

tak

tak

tak

Automatyczne usuwanie kondensatu przez pompę SR25.1

1x*

Połączenie badanego gazu

2x GL18-6

2x GL18-6

4x GL18-6

4x GL18-6

Połączenia kondensatu

1x GL25-12

1x DN4/6

2x GL25-12

2x DN4/6

Zasilanie elektryczne

230V 50Hz**

230V 50Hz**

230V 50Hz**

Pobór mocy

25 VA

20 VA

30 VA

Zalecane natężenie przepływu gazu (możliwe inne wartości)

1x 250 Nl/godz.

1x 250 Nl/godz.

2x 250 Nl/godz.

2x 250 Nl/godz.

Przybliżony ciężar

3,5 kg

7,5 kg

9 kg

11 kg

Ciśnienie gazu

maks. 3 bar nadciśnienia

Strata ciśnienia na 1 wymiennik ciepła

4 mbar przy przepływie 300 Nl/godz.

Przestrzeń martwa na 1 wymiennik ciepła

ok. 70 ml

Temperatura wlotowa gazu

maks. 180 °C

Temperatura otoczenia

+ 2 do + 45 °C

Temperatura przechowywania

0 °C do + 55 °C

Połączenia elektryczne

końcówki maks. 2,5 mm2, dławik przewodowy PG11

Norma sprzętu elektrycznego / Klasa ochrony obudowy

EN 61010 / IP22-EN60529

Metoda zamontowania / Gotowość do eksploatacji

montaż naścienny / natychmiast

Materiał części pozostających w kontakcie z badanym gazem

szkło Duran, PTFE (* PVDF, NOVOPRENE)
