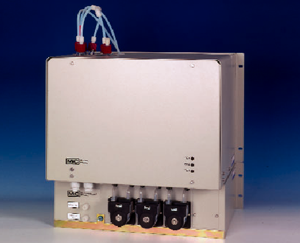

Chłodnica gazowa ultragłębokiego chłodzenia, seria EC® Wersja EC-30 punkt rosy -30 °C, natężenie przepływu gazu 250 Nl/godz.

Chłodnica gazowa ultragłębokiego chłodzenia, seria EC® Wersja EC-30 punkt rosy -30 °C, natężenie przepływu gazu 250 Nl/godz.

Opatentowana chłodnica gazowa EC-30 firmy M&C stanowi dwustopniową kombinację chłodnicy kompresorowej oraz Peltiera ze statusem alarmowym oraz automatycznym odmrażaniem podwójnego agregatu głębokiego chłodzenia celem uzyskania stuprocentowej dostępności gazu do analizy. Chłodnica wstępna „3” chłodnicy gazowej EC- jest wyposażona w strumieniowy wymiennik ciepła EC-G typu Jet Stream, chłodzony kompresorowo ze sterowaniem elektronicznym do stałej temperatury + 2 °C. Takie rozwiązanie pozwala w niezawodny sposób osiągnąć optymalne chłodzenie pobieranego gazu oraz wstępne wydzielenie większej części kondensatu. W normalnych warunkach nie zachodzi potrzeba stosowania wstępnego odwadniania poprzez inne urządzenie. Zespoły głębokiego mrożenia „1” i „2” są chłodzone przez dwa zmodyfikowane wymienniki ciepła EC-30 typu Jet Stream zainstalowane pomiędzy dwie jednostki automatycznego chłodzenia dla osiągnięcia temperatury minimalnej -30 °C. Specjalna konstrukcja wymiennika ciepła typu Jet Stream – patent firmy M&C – gwarantuje optymalne obniżenie punktu rosy do niskiej, stabilnej wartości i jednocześnie zapewnia odseparowanie kondensatu. Wyloty gazowe wymienników ciepła są połączone z 3/2-drogowym zaworem elektromagnetycznym. Elektroniczny układ sterowania EC-30 dokonuje przełączeń umożliwiających dalszą pracę i jednoczesne odmrażanie wymienników ciepła EC-30. Dla zagwarantowania niezbędnej minimalnej skuteczności działania chłodnicy gazowej EC-30, urządzenie jest wyposażone w moduł pomocniczy EC-F z dwoma wentylatorami wymuszającymi niezbędną wentylację powietrza oraz chłodzenie kompresora. Alternatywnie, chłodnica może zostać dostarczona z modułem EC-FD zawierającym dodatkowo trzy pompy perystaltyczne SR-25.1 dla automatycznego odprowadzania kondensatu.

PRZYKŁADOWE ZASTOSOWANIE EC-30/FD

  • Filtr ogrzewany, sonda gazowa SP2000-H
  • Ogrzewany wąż gazowy 4M4/6
  • Chłodnica ultragłębokiego chłodzenia EC-30
  • Uniwersalne urządzenie EC-FD z 3 pompami perystaltycznymi SR25.1
  • 3-drogowe zawory kulkowe 3L/PV-1
  • Filtr drobnych cząstek FP-2T-D z alarmem cieczowym LA1
  • Pompa membranowa MP47
  • Przepływomierz FM10, 25-250 Nl/godz.
  • Filtr aerozoli CLF-5W (opcja)
  • Analizator, np. PMA100

ZALETY

  • Chłodnica gazowa ultragłębokiego chłodzenia, seria EC® Wersja EC-30 punkt rosy -30 °C, natężenie przepływu gazu 250 Nl/godz.
  • Opatentowane wymienniki ciepła typu strumieniowego (Jet-Stream)
  • Punkt rosy -30 °C
  • Natężenie przepływu gazu:250 Nl/godz.
  • Urządzenie ciągłego działania
  • Prosta obsługa i konserwacja
  • Urządzenie z automonitoringiem i statusem alarmowym
  • Maksimum niezawodności
  • Montaż ścienny lub regałowy w standardzie 19”

* Wartości maksymalne w danych technicznych muszą uwzględniać całkowitą wydajność chłodzenia przy temperaturze otoczenia 25 °C.

Chłodnica, seria EC®

wersja EC-30

wersja EC-30/FD

Nr części:

02K6000 (a)**

02K6010 (a)**

Zintegrowana z urządzeniem uniwersalnym:

EC-F, wymuszona wentylacja

EC-FD, wentylacja i usuwanie kondensatu

Połączenie pobieranego gazu

złączka przewodowa, śr. wew./zewn. DN 4/6 mm

Połączenia kondensatu

3x złączka przewodowa GL25-12 mm

1x złączka przewodowa DN 4/6 mm w./z.

Materiał części kontaktujących się z medium

szkło Duran, PTFE, PVDF

szkło Duran, PTFE, PVDF, Novoprene

Natężenie przepływu gazu, pojedynczy strumień

90 Nl/godz. - 250 Nl/godz.*

Ciśnienie gazu

maks. 3 bar (bezw.)

Temperatura otoczenia

+ 5 do + 45 °C

Punkt rosy na wylocie z chłodnicy

- 30 °C

Temperatura wlotowa gazu

maks. 180 °C*

Punkt rosy gazu na wlocie do chłodnicy

maks. 80 °C*

Wydajność chłodzenia przy temperaturze otoczenia 25 °C

maks. 860 kJ/godz.*

Zasilanie sieciowe / Pobór mocy

230V 50Hz 380VA lub **Nr części ...-a = 115V 60Hz, 380VA

Czas rozruchu

< 60 min.

Przestrzeń martwa

ok. 160 ml

Przy natężeniu przepływu 250 Nl/godz.

5 mbar

Połączenia elektryczne

końcówki 2,5 mm2, dławiki przewodowe 2x PG13,5

Status alarmowy, 2 styki przełączne, bezpotencjałowe

parametry styku: 250V, 3A, 500VA, 50W

Klasa ochrony obudowy / Norma sprzętu elektrycznego

IP20 EN 60529 / EN 61010

Metoda montażu / Kolor obudowy

regał 19” lub montaż naścienny / kolor obudowy RAL 7032

Wymiary / Ciężar

84 HP x 8U x 360 mm / 37 kg

84 HP x 10U x 360 mm / 42 kg
