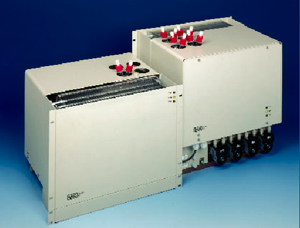

Chłodnica gazowa, seria EC® Wersje: EC, ECS oraz EC-Ex na przepływ 4x 250 Nl/godz.

Chłodnica gazowa, seria EC® Wersje: EC, ECS oraz EC-Ex na przepływ 4x 250 Nl/godz.

Elektronicznie sterowany, kompresorowy układ chłodzenia oraz specjalna konstrukcja wymiennika ciepła typu strumieniowego – patent M&C – gwarantują optymalne obniżenie punktu rosy do niskiej, stabilnej wartości i zapewniają warunki odpowiednie do wytwarzania kondensatu. Nie ma potrzeby stosowania zewnętrznych urządzeń odwadniania wstępnego. Dla celów odprowadzenia kondensatu, w chłodnicy EC można zainstalować do czterech pomp perystaltycznych. Alternatywnym rozwiązaniem jest usuwanie kondensatu za pomocą pułapek lub stosowanie naczyń zbiorczych. Dla temperatur otoczenia powyżej 40 °C dostępny jest wentylator EC-F; odprowadzanie kondensatu w przypadku chłodnic EC/ECS można realizować poprzez zespół pompy perystaltycznej EC-D dopasowany do podstawy urządzenia. Zespół pompy perystaltycznej jest również dostępny jako wersja EC-FD z dodatkowymi wentylatorami wymuszającymi przepływ powietrza. Nowa konstrukcja umożliwia zastosowanie do czterech wymienników ciepła, montowanych fabrycznie lub później, bez żadnych utrudnień. Wymienniki mogą być łączone równolegle lub szeregowo. Wymienniki ciepła, dostępne w różnych wersjach materiałowych, są dobierane zależnie od zastosowania. Diody świecące sygnalizują status pracy urządzenia. Odchylenie temperatury o +/- 3 °C powoduje wygenerowanie alarmu. Opisywane chłodnice gazowe to urządzenia samoczynne, nie wymagające obsługi podczas eksploatacji.

PRZYKŁADOWE ZASTOSOWANIE EC-30/FD

  • Filtr ogrzewany, sonda gazowa SP210-H lub SP2000-H
  • Wąż ogrzewany 4M4/6
  • Chłodnica EC / ECS
  • Trójdrogowy zawór kulkowy 3L/PV-1
  • Pompa perystaltyczna SR25.2
  • Pompa membranowa MP47 lub MP06/12 lub N5KP
  • Filtr drobnych cząstek FP-2T-D z alarmem cieczowym LA1
  • Filtr aerozoli CLF-5 /W, opcjonalny, zależnie od zastosowania
  • Przepływomierz FM10 lub FM40, 25-250 Nl/godz.
  • Analizatory, np. PMA100

ZALETY

  • Chłodnica gazowa, seria EC® Wersje: EC, ECS oraz EC-Ex na przepływ 4x 250 Nl/godz.
  • Opatentowane wymienniki ciepła typu strumieniowego w trzech standardowych materiałach
  • Temperatura otoczenia do 50 °C
  • Stabilność punktu ros ±0,25 °C
  • Styk alarmowy jako standard
  • Optimum niezawodności
  • Urządzenie z funkcją samokontroli
  • Aprobata TA-Luft
  • Wersja przeciwwybuchowa Ex, klasa II 2 G EEx p e d q ib IIC T4, certyfikat ATEX
  • Całkowita eliminacja CFC

* Wartości maksymalne w danych technicznych muszą uwzględniać całkowitą wydajność chłodzenia przy temperaturze otoczenia 25 °C.

Chłodnica, seria EC®

wersja EC-30

wersja EC-30/FD

Nr części:

02K6000 (a)**

02K6010 (a)**

Zintegrowana z urządzeniem uniwersalnym:

EC-F, wymuszona wentylacja

EC-FD, wentylacja i usuwanie kondensatu

Połączenie pobieranego gazu

złączka przewodowa, śr. wew./zewn. DN 4/6 mm

Połączenia kondensatu

3x złączka przewodowa GL25-12 mm

1x złączka przewodowa DN 4/6 mm w./z.

Materiał części kontaktujących się z medium

szkło Duran, PTFE, PVDF

szkło Duran, PTFE, PVDF, Novoprene

Natężenie przepływu gazu, pojedynczy strumień

90 Nl/godz. - 250 Nl/godz.*

Ciśnienie gazu

maks. 3 bar (bezw.)

Temperatura otoczenia

+ 5 do + 45 °C

Punkt rosy na wylocie z chłodnicy

- 30 °C

Temperatura wlotowa gazu

maks. 180 °C*

Punkt rosy gazu na wlocie do chłodnicy

maks. 80 °C*

Wydajność chłodzenia przy temperaturze otoczenia 25 °C

maks. 860 kJ/godz.*

Zasilanie sieciowe / Pobór mocy

230V 50Hz 380VA lub **Nr części ...-a = 115V 60Hz, 380VA

Czas rozruchu

< 60 min.

Przestrzeń martwa

ok. 160 ml

Przy natężeniu przepływu 250 Nl/godz.

5 mbar

Połączenia elektryczne

końcówki 2,5 mm2, dławiki przewodowe 2x PG13,5

Status alarmowy, 2 styki przełączne, bezpotencjałowe

parametry styku: 250V, 3A, 500VA, 50W

Klasa ochrony obudowy / Norma sprzętu elektrycznego

IP20 EN 60529 / EN 61010

Metoda montażu / Kolor obudowy

regał 19” lub montaż naścienny / kolor obudowy RAL 7032

Wymiary / Ciężar

84 HP x 8U x 360 mm / 37 kg

84 HP x 10U x 360 mm / 42 kg
