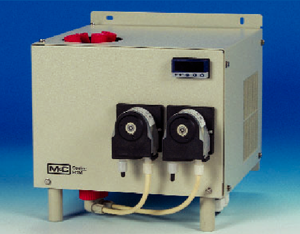

Chłodnica gazowa, seria EC® wersja kompaktowa ECM-1 natężenie przepływu gazu 1x 250 Nl/godz. wersja kompaktowa ECM-2 natężenie przepływu gazu 2x 150 Nl/godz.

Chłodnica gazowa, seria EC® wersja kompaktowa ECM-1 natężenie przepływu gazu 1x 250 Nl/godz. wersja kompaktowa ECM-2  natężenie przepływu gazu 2x 150 Nl/godz.

Urządzenie kompaktowe, bezobsługowe, z samoistną regulacją. Szczegółowe, przemyślane rozwiązania umożliwiają osiągnięcie optymalnych warunków chłodzenia pobranego gazu oraz uzyskanie bezpośredniego oddzielenia kondensatu dla uniknięcia zanieczyszczania gazu.

Nowy, kompresorowy, sterowany układ chłodzenia, współpracujący z wymiennikiem ciepła typu strumieniowego specjalnej konstrukcji – patent firmy M&C – gwarantują optymalne obniżenie punktu rosy do niskiej, stabilnie utrzymywanej wartości. W zwykłych warunkach instalacyjnych, stosowanie dodatkowego wstępnego urządzenia odwadniającego nie jest konieczne.

Kondensat powinien być usuwany za pomocą zintegrowanych, niewielkich rozmiarów pomp perystaltycznych SR25.2, lub opcjonalnie z zastosowaniem pułapek kondensatu AD… ew. naczyń zbiorczych TG../TK…

Prostota zastosowanej konstrukcji pozwala na korzystanie z wymienników ciepła wykonanych z różnych materiałów, zależnie od danego zastosowania. Wymienniki ciepła są zamawiane jako opcje.

Cyfrowy wskaźnik na przednim panelu urządzenia wyświetla temperaturę chłodzenia. Praca chłodnicy może być kontrolowana zewnętrznie poprzez styk alarmowy, standardowo skonfigurowany jako < + 2 °C oraz > + 8 °C.

Chłodnica gazowa ECM-1 (jednokanałowa) może być wyposażona w jeden strumieniowy wymiennik ciepła o maksymalnej przepustowości 250 Nl/godz.

Chłodnica gazowa ECM-2 (dwukanałowa) może być wyposażona w dwa strumieniowe wymienniki ciepła o maksymalnej przepustowości 150 Nl/godz. każdy.

Kompaktowa, lekka konstrukcja urządzenia oznacza prostotę instalacji oraz małe zapotrzebowanie przestrzeni.

Chłodnice gazowe ECM to urządzenia z samoistną regulacją, eksploatowane w sposób bezobsługowy.

ZASTOSOWANIE:

Chłodnica gazowa ECM firmy M&C znajduje zastosowanie w analizie gazowej przy obniżaniu punktu rosy gazów o znacznym stopniu zawilgocenia, celem nie dopuszczenia do występowania kondensacji w analizatorach. Niezwykle stabilny, obniżony punkt rosy pozwala uniknąć błędów objętościowych oraz błędów wynikających z przeszkadzającego działania pary wodnej.

PRZYKŁADOWE ZASTOSOWANIE EC-30/FD

  • Filtr ogrzewany, sonda SP210-H lub SP2000-H
  • Wąż ogrzewany 4M4/6
  • Chłodnica ECM-1G
  • Trójdrogowy zawór kulkowy 3L/PV-1
  • Pompa perystaltyczna SR25.2
  • Pompa membranowa MP47 lub MP06/12 lub N5KP
  • Filtr drobnych cząstek FP-2T-D z alarmem cieczowym LA1
  • Filtr aerozoli CLF-5 /W, opcja zależnie od zastosowania
  • Przepływomierz FM10 lub FM40, 25-250 Nl/godz.
  • Analizatory, np. PMA100

ZALETY

  • Małe wymiary, niewielki ciężar
  • Natężenie przepływu gazu 1x 250 lub 2x 150 Nl/godz.
  • Opatentowane wymienniki ciepła typu strumieniowego (Jet-Stream), trzy różne materiały jako standard
  • Punkt rosy na wylocie gazu + 5 °C ± 1 °C
  • Stabilność punktu rosy < ± 0,1 °C
  • Cyfrowy odczyt temperatury
  • Konfigurowalny styk statusu alarmowego
  • Obudowa do montażu ściennego
  • Optimum niezawodności
  • Całkowita eliminacja CFC

Opcje dla wersji podstawowej chłodnicy

ECM-1.. ECM-2..

Typ wymiennika ciepła

ECM-1G ECM-1PV ECM-1SS ECM-2G ECM-2PV ECM-2SS

Nr części

93K0140 93K0170 93K0160 97K0100 97K0110 97K0115

Materiał wymiennika ciepła

szkło Duran PVDF st. nierdzewna 316Ti szkło Duran PVDF st. nierdzewna 316Ti

Maks. natężenie przepływu gazu przez 1 wymiennik

250 Nl/godz.*** 250 Nl/godz.*** 250 Nl/godz.*** 150 Nl/godz.*** 150 Nl/godz.*** 150 Nl/godz.***

Ciśnienie gazu, maks. – bar (bezw.) 3)

2 / 3 2) 3 10* 2 / 3 2) 3 10*

Połączenie pobieranego gazu

GL18 do rurek średnica zewn. 6 mm* gwint wew. G1/4”i G1/4”i * lub 1/4”NPT ** GL18 do rurek średnica zewn. 6 mm* rurka średnica 6 mm* rurka średnica 6 mm

Połączenie kondensatu

GL/25 dla rurek średnica 12 mm *, średnica 8 lub średnica 10 mm ** gwint wew. G3/8”i G3/8”i lub 3/8 NPT ** GL25 do rurek średnica 12 mm*, średnica 8 lub 10 mm ** G3/8”i G3/8”i lub 3/8 NPT **

P przy maks. natężeniu przepływu

1 mbar 1 mbar 1 mbar 1 mbar 1 mbar 1 mbar

Przestrzeń martwa, ok.

100 ml 100 ml 100 ml 40 ml 25 ml 30 ml

Pompa perystaltyczna SR25.2

1 szt. scalona z chłodnicą, w pełni zainstalowana, nr części: 01P9125. Ciężar chłodnicy wzrasta o 0,6 kg na pompę.

* Standard, inne wersje po otrzymaniu zapytania.

** Opcja.
*** Wartości maksymalne podane w danych technicznych muszą uwzględniać całkowitą wydajność chłodzenia przy temperaturze otoczenia 25 °C.
2) Ze złączką pośrednią GL.
3) Z pompą SR25.2 maks. 2 bar bezw.

Przykład zamówienia:
1 chłodnica ECM-2 wraz z 2 wymiennikami ciepła ze szkła ECM-2G oraz 2 pompami perystaltycznymi SR25.2, zasilanie 115V 60Hz:
Nr części 1x 02K7510Xa; 2x 97K0100; 2x 01P9125.
Złączka pośrednia GL oraz złączki przewodowe dla połączeń przewodów o różnych średnicach przy wymienniku ciepła – zob. karty katalogowe 3-5.1.1 oraz 7-1.1.

Chłodnica gazowa, seria EC®

wersja ECM-1

wersja ECM-2

Nr części dla wersji podstawowej chłodnicy,bez wymiennika ciepła

02K7500X* (a)**

02K7510X* (a)**

Dopuszczalna liczba wymienników ciepła

przygotowana na 1 strumień

przygotowana na 2 strumienie

Temperatura otoczenia

+ 10 do + 50 °C

Punkt rosy na wylocie gazu

ustalony fabrycznie jako + 5 °C ± 1 °C, dostępny zakres 0 - 20 °C

Stabilność punktu rosy

min. 5 °C poniżej temperatury otoczenia w niezmiennych warunkach < ± 0,1 °C

Temperatura wlotowa gazu***

maks. 180 °C

Punkt rosy na wlocie gazu***

maks. 80 °C

Całkowita wydajność chłodzenia

40W przy temperaturze otoczenia + 10 do + 50 °C

Gotowość do eksploatacji

< 15 min.

Zasilanie sieciowe / pobór mocy

230V AC * lub 115V AC ** (a) -15% / +10%, 50/60Hz, maks. 200VA
prąd rozruchu: 230V 50Hz = 2,5A / 115V 60Hz = 4,5A

Połączenia elektryczne

końcówki 2,5 mm2, 2x dławik przewodowy PG11

Status alarmowy – 2 styki bezpotencjałowe

parametry styku 250VAC, 2A, 500VA, 50W, punkt alarmowy <+ 2 °C oraz > + 8 °C

Klasa ochrony obudowy / Norma elektryczna

IP20 EN60529 / EN 61010

Metoda montażu / Kolor obudowy

montaż ścienny / kolor obudowy szary RAL 7032

Wymiary / Ciężar

270 x 270 x 316 mm (szer. x wys. x głęb.) / 12 / 13,5 kg wersja 230V / 115V
