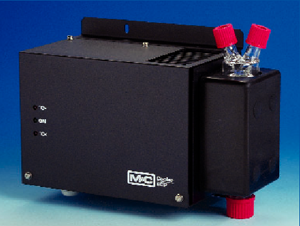

Chłodnica gazowa Peltiera, seria ECP® Wersja ECP1000, przepływ 1x 150 Nl/godz. Wersja ECP2000, przepływ 2x 150 Nl/godz. Wersja ECP3000, przepływ 1x 350 Nl/godz.

Chłodnica gazowa Peltiera, seria ECP® Wersja ECP1000, przepływ 1x 150 Nl/godz. Wersja ECP2000, przepływ 2x 150 Nl/godz. Wersja ECP3000, przepływ 1x 350 Nl/godz.

W elektronicznie sterowanej chłodnicy Peltiera, firma M&C Products wykorzystała opatentowaną konstrukcję strumieniowego wymiennika ciepła (Jet-Stream). Zastosowana konstrukcja pozwala wytworzyć warunki sprzyjające powstawaniu kondensatu i gwarantuje optymalne obniżenie temperatury punktu rosy do stabilnej, niskiej wartości, co umożliwia rezygnację ze stosowania dodatkowych urządzeń odwadniania wstępnego.

Wytworzony kondensat powinien być usuwany za pomocą niewielkiej pompy perystaltycznej, zwykłej pułapki lub naczynia zbiorczego. Prostota przyjętej konstrukcji umożliwia stosowanie wymienników ciepła wykonanych z różnych materiałów, zależnie od potrzeb danej instalacji.

Status pracy chłodnicy jest sygnalizowany świeceniem trzech fotodiod wskaźnikowych, po jednej dla stanów alarmowych temperatury: górnego i dolnego, oraz pulsującej, oznaczającej prawidłowe działanie chłodnicy. Status alarmowy uaktywnia się po osiągnięciu temperatury różniącej się o ± 3 °C od ustalonej wartości.

Kompaktowa, lekka konstrukcja sprawia, że urządzenie nadaje się idealnie do stosowania w przenośnych oraz kompaktowych systemach ciągłego kondycjonowania gazów.

ZASTOSOWANIE:

Chłodnice gazowe ECP są stosowane w analizie gazowej do obniżania punktu rosy gazów o znacznej wilgotności, dla uniknięcia powstawania kondensatu w analizatorze. Dzięki niezwykle stabilnej temperaturze punktu rosy osiąga się eliminację błędów wynikających z przeszkadzającego działania pary wodnej oraz błędów objętościowych.

PRZYKŁADOWE ZASTOSOWANIE CHŁODNICY ECP:

  • Filtr ogrzewany, sonda SP210-H lub SP2000-H
  • Wąż ogrzewany 4M4/6
  • Chłodnica ECP1000
  • Trójdrogowy zawór kulkowy 3L/PV-1
  • Pompa perystaltyczna SR25.2
  • Pompa membranowa MP47 lub MP06/12 lub N5KP
  • Filtr drobnych cząstek FP-2T-D z alarmem cieczowym LA1
  • Filtr aerozoli CLF-5 /W, opcja zależnie od zastosowania
  • Przepływomierz FM10 lub FM40,25-250 Nl/godz.
  • Analizatory, np. PMA100

ZALETY

  • Z opatentowanym wymiennikiem ciepła typu Jet-Stream dostępnym standardowo w trzech materiałach
  • Temperatura otoczenia do + 50 °C
  • Punkt rosy na wylocie gazu:+ 5 °C ± 0,1 °C
  • Styk alarmowy
  • Małe wymiary, niewielki ciężar
  • Optimum niezawodności
  • Samoistna regulacja

* ** Opcja
** Wartości maksymalne podane w danych technicznych muszą uwzględniać całkowitą wydajność chłodzenia przy temperaturze otoczenia 25 °C.
1) Inne na zapytanie.
2) Ze złączką pośrednią GL.
3) Maks. 2 bar bezw. z pompą perystaltyczną SR25.2.
Złączka pośrednia GL oraz złączki przewodowe do połączeń przewodów różnych średnic przy wymienniku ciepła – zob. karty katalogowe 3-5.1.1 oraz 7-1.1.

Chłodnica gazowa, seria EC®

ECP 1000

ECP 2000

ECP 3000

Liczba wymienników ciepła

1

2

1

Natężenie przepływu gazu na jeden wymiennik

maks. 150 Nl/godz. **

maks. 150 Nl/godz. **

maks. 350 Nl/godz. **

Temperatura otoczenia

+ 5 do + 45 °C, + 50 °C *

+ 5 do + 50 °C

+ 5 do + 50 °C

Punkt rosy na wylocie gazu

ustalony fabrycznie jako + 5 °C ± 1 °C, dostępny zakres 0-15 °C

Stabilność punktu rosy

± 0,1 °C w niezmiennych warunkach

Temperatura wlotowa gazu

maks. 180 °C **

Punkt rosy na wlocie gazu

maks. 80 °C **

Całkowita wydajność chłodzenia przy temperaturze otoczenia +25 °C

15 W

27 W

27 W

Pobór mocy

100 VA

110 VA

110 VA

Zasilanie sieciowe

230 V ± 10%, 50 Hz lub 115 V ± 10%, 60 Hz

Gotowość do eksploatacji

< 10 min.

Połączenia elektryczne

końcówki 2,5 mm2, 2x dławik przewodowy PG 11

Status alarmowy: 2 styki przełączne

parametry styku: 250V, 2A, 500VA, 50W, punkt alarmowy: ?T ± 3 °C od wartości zadanej

Klasa ochrony obudowy

IP 22; EN 60529

Norma sprzętu elektrycznego

EN 61010

Kolor obudowy

RAL 9005

Metoda montażu

montaż ścienny

Wymiary / Ciężar

5,5 kg

7 kg

7 kg

Wymiennik ciepła

Materiał wymiennika ciepła

Duranglas®

PVDF

stal nierdzewna 316Ti

Dopuszczalne ciśnienie gazu, bar

3 2) / 2 3)

3 / 2 3)

10

Połączenie gazowe

na przewód średnica 6, 8 lub 10 mm*

gwint wew. G 1/4” i

G 1/4” i, NPT *

Połączenie kondensatu

na przewód średnica 12, 10 lub 8 mm*

G 3/8” i

G 3/8” i, NPT *

P na jeden wymiennik ciepła

1 mbar przy 150 l/godz.

1 mbar przy 150 l/godz.

5 mbar przy 350 l/godz.

Przestrzeń martwa na jeden wymiennik ciepła

50 ml 50 ml

100 ml
