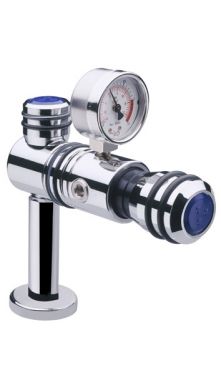

Punkt poboru S 22 COL firmy Rotarex

Punkt poboru S 22 COL firmy Rotarex

Do gazów czystych, max. N50. Mieszkowy , jednostopniowy reduktor ciśnienia wraz z wbudowanym zaworem odcinającym  wykonany z mosiądzu pokrytego chromem. Całość zamontowana na kolumnie. Ciśnienie wejściowe 20 – wyjściowe 1/3/8 bar.

ZASTOSOWANIA:

  • Przeznaczony dla laboratoriów jako reduktor drugiego stopnia.

ZALETY:

  • Bardzo duża dokładność.
  • Wbudowany membranowy zawór odcinający oraz kolumnę do montażu.
  • Możliwość wyboru połączeń i dołączenia innych akcesoriów.

MODEL PODSTAWOWY – konfiguracja :

  • Wejście / wyjście – G 3/8 – F lub 1/4 NPT wyjście dla manometru M10X1 F,
    manometr niskiego ciśnienia typu Bourdon.

Maksymalne ciśnienie na wejściu

20 bar – 290 PSI

Regulacja ciśnienia na wyjściu do

1/3/8 bar – 14.5/44/116 PSI

Przepływ nominalny ( N2 )

2/2,5/3 Nm3/ h

Szczelność układu ( He )

3.10-7mbar.l /s

Zakres temperatur roboczych

- 20 ÷ 50 ℃ / -4 ÷ 122 ℉

Materiał membrany

Hastelloy

Materiał zaworu

PCTFE / EPDM

Materiał mieszka

Mosiądz / AISI 316

Materiał uszczelnienia

PCTFE / EPDM
