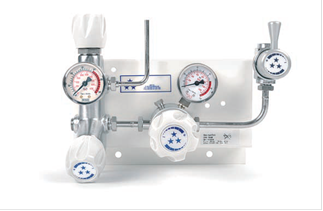

Pojedynczy panel rozprężania CM 254/454

Pojedynczy panel rozprężania CM 254/454
  • DUOBLOC – (zawór odcinający + zawór płuczący) 3 wejścia
  • reduktory ciśnienia
  • 2 manometry
  • zawór bezpieczeństwa

Pojedynczy panel rozprężania z regulacją ciśnienia na wyjściu. W skład panelu  wchodzą dwa  membranowe zawory, reduktor SL250( CM 254) lub reduktor SL400(CM454), dwa manometry niskiego i wysokiego ciśnienia oraz zawór bezpieczeństwa i membranowy zawór odcinający na wyjściu. Materiał obudowy-mosiądz chromowany.



ZASTOSOWANIA:

  • Do  laboratoriów  a także w przemyśle do dostarczania gazów , o wysokiej czystości 6.0 i dużym zakresie regulacji ciśnienie na wyjściu do 60 i 160 bar.

MODEL PODSTAWOWY – konfiguracja :

  • Wejście / wyjście – G 3/8
  • Opcje dodatkowe/akcesoria

Panel rozprężania MOD 300 (300 bar) firmy ROTAREX





Maksymalne ciśnienie na wejściu

200 bar

Regulacja ciśnienia na wyjściu do

60 / 160 bar

Przepływ nominalny ( N2 )

10/30 Nm3/ h ( N2)

Szczelność układu ( He )

3.10-7mbar.l /s ( He )

Zakres temperatur roboczych

- 20 ÷ 60 ℃ / -4 ÷ 122 ℉

Materiał płyty montażowej

Aluminium anodowane

Materiał wykonania reduktora

Obudowa :mosiądz chromowany , Tłok  316L

Materiał zaworu

Obudowa : mosiądz chromowany , uszczelnienie zaworu PCTFE , O- ring EPDM + NBR
