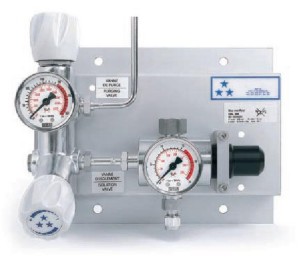

Pojedynczy panel rozprężania CM 204/304

Pojedynczy panel rozprężania CM 204/304

Panel rozprężania do gazów o wysokiej czystości (6.0) z możliwością płukania instalacji. Zawór odcinający wysokiego ciśnienia oraz zawór płuczący tworzą jeden blok dzięki czemu całość układu cechuje się bardzo wysoką szczelnością. Dostępne są dwa wejścia zasilające oraz jedno płuczące. Maksymalne ciśnienie na wejściu CM204 – 200 bar , CM304 – 300 bar.

ZASTOSOWANIA:

  • Do laboratoriów a także w przemyśle do dostarczania niekorozyjnych gazów , o wysokiej czystości i dużym ciśnieniu.

MODEL PODSTAWOWY – konfiguracja :

  • Wejście / wyjście – G 3/8 – F lub 1/4 NPT
  • Opcje dodatkowe.



Panel rozprężania CM 204 AD





Maksymalne ciśnienie na wejściu

200 / 300 bar

Regulacja ciśnienia na wyjściu do

10/16 bar

Przepływ nominalny ( N2 )

10 Nm3/ h ( N2)

Szczelność układu ( He )

3.10-8mbar.l /s ( He )

Zakres temperatur roboczych

- 20 ÷ 60 / -4 ÷ 122

Materiał płyty montażowej

Aluminium anodowane

Materiał wykonania reduktora

Obudowa :mosiądz chromowany
membrana ASI 304/ Hastelloy

Materiał zaworu

Obudowa : mosiądz chromowany
obudowa zaworu PCTFE , O- ring EPDM

Wymiary ( mm )

Wysokość 180 , szerokość 230

Dodatkowe informacje

Pojedynczy panel rozprężania CML 204/304 Karta katalogowa
