Podwójny panel rozprężania TDI 200

Podwójny panel rozprężania TDI 200

Podwójny panel rozprężania  TDI 200

  • TDI 202  wersja półautomatyczna
  • TDI 203 wersja manualna
  • TDI 201 wersja automatyczna

RODZAJ GAZU:

  • Gazy lekko korozyjne o wysokiej czystości do N60 ( 99,9999 % ).

ZASTOSOWANIA:

  • Do ciągłego zasilania w gaz centrów badawczych , laboratoriów oraz innych gdzie wymagana jest duża czystość gazu.

MODEL PODSTAWOWY – konfiguracja :

  • Wejście G 3/8 , wyjście G 3/8
  • Opcje dodatkowe: system monitoringu, akcesoria, zawór regulujący inne.

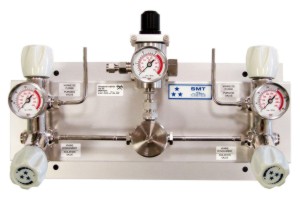

Ręcznie przełączany panel rozprężania TDI 203

Maksymalne ciśnienie na wejściu

200 / 300 bar

Regulacja ciśnienia na wyjściu do

10 lub 16

Przepływ nominalny ( N2 )

10 Nm3/ h ( N2)

Szczelność układu ( He )

3.10-8mbar.l /s ( He )

Zakres temperatur roboczych

- 20 ÷ 50 ℃ / -4 ÷ 122 ℉

Materiał płyty montażowej

Aluminium anodowane

Materiał wykonania

Obudowa : 316 L , membrana : AISI 304/ Hastelloy

Materiał zaworu

Obudowa : 316 L, obudowa zaworu PCTFE , O-ring EPDM

Wymiary ( mm )

Wysokość 180 , szerokość 400

Dodatkowe informacje

Pojedynczy panel rozprężania CML 204/304 TDI201 wersja automatyczna

Pojedynczy panel rozprężania CML 204/304 TDI202 wersja półmatyczna

Pojedynczy panel rozprężania CML 204/304 TDI203 wersja manualna
