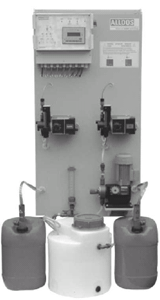

Generator dwutlenku chloru Oxiperm C 164 C firmy GRUNDFOS-ALLDOS

Generator dwutlenku chloru Oxiperm C 164 C firmy GRUNDFOS-ALLDOS

Metoda skoncentrowanych reagentów (24,5% chloryn sodu, 33% kwas solny). Generator pobiera, wykorzystując precyzyjne pompy dozujące, reagenty z pojemników za pomocą linii ssawnych przystosowanych do montażu w takich zbiornikach.

Woda dozowana jest do linii HCl w celu właściwego rozcieńczenia reagentów. Przepływ reagentów i wody rozcieńczonej jest ściśle kontrolowany poprzez układy kontroli dozowania. Substraty są podawane do reaktora, gdzie następuje wytworzenie roztworu ClO2 o koncentracji ok. 20g/l.

Wielkość reaktora jest tak dobrana, aby zapewnić optymalny czas reakcji. Wytworzony roztwór jest rozcieńczany poprzez mikser wodny do stężenia max. 3g/l i w takiej postaci podawany do punktu dozowania. Standardowo generator posiada zawór elektromagnetyczny w linii wody wtórnego rozcieńczania dla przypadku zasilania generatora ze źródła wody o odpowiednio wyższym ciśnieniu niż w punkcie dozowania.

Opcjonalnie może być zainstalowana pompa by-pass u umożliwiająca pobór wody i dozowanie do tego samego przewodu. Całość jest nadzorowana poprzez system sterownika PLC zlokalizowany w panelu kontrolnym.

ZASTOSOWANIE:

  • dezynfekcja wody pitnej
  • zabezpieczanie obiegów wód chłodzących
  • przemysł spożywczy procesy mycia i dezynfekcji linii technologicznych, płukanie produktów, dezynfekcja wody do produkcji napojów itd.

ZALETY:

  • zastosowanie opatentowanego rozwiązania podwójnej głowicy ze zbiornikiem buforowym na pompach dozujących reagenty zapewnia stabilne warunki ssania obu pomp, umożliwia kalibrację pomp bez przerywania pracy generatora oraz umożliwia wymianę pojemników reagentów w trakcie pracy generatora bez groźby zapowietrzenia pomp
  • czujnik temperatury w reaktorze z automatyczną funkcją awaryjnego zatrzymania systemu i płukania reaktora dla podniesienia bezpieczeństwa pracy
  • nowoczesny panel kontrolny z rozbudowanym sterownikiem PLC oraz ze schematem wizualizacyjnym procesu
  • łatwy dostęp do elementów wymagających regulacji lub obsługi

OPCJE DODATKOWE:

  • pompa by-pass u
  • inżektorowy system przewietrzania kabiny
  • Profibus DP, Ethernet TCP/IP
  • RS 232, RS 422/485

INNE GENERATORY CLO2 W OFERCIE ALLDOS:

  • OXIPERM C 164 C, 4 10 kg ClO2/h, metoda skoncentrowanych reagentów: 24,5 % chloryn sodowy oraz 33,0 % kwas solny
  • OXIPERM C 164 D, metoda rozcieńczonych reagentów: 7,5 % chloryn sodowy oraz 9,0 % kwas solny
  • OXIPERM C 166, metoda chlor chloryn sodu 24,5%

Wydajność

do: 150, 450, 750, 1 300, 2 500 gClO2/h

Regulacja

ręczna: z menu sterownika

automatyczna: sygnałem 0(4) 20 mA lub cyfrowym

Szczelność

IP 65

Koncentracja chemikaliów

HCl 33%

NaClO2 24,5%

Temperatura pracy

+5 do +40°C

Przyłącza

DN20, PVC

Zasilanie

230 V, 50 Hz

Zużycie energii

do 750 g ClO2/h ok. 550 VA

do 1300 g ClO2/h ok. 650 VA

do 2500 g ClO2/h ok. 1100 VA

Sygnały wyjściowe analogowe:

0(4) 20 mA odwzorowanie wydajności

Sygnały wyjściowe cyfrowe:

błąd / alarm

niski poziom reagentów

suchobieg

tryb ręczny / tryb automatyczny
