System dozowania gazu GS 140 firmy GRUNDFOS-ALLDOS

System dozowania gazu GS 140 firmy GRUNDFOS-ALLDOS

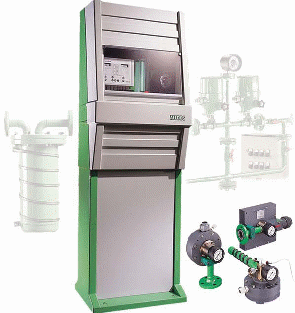

Podciśnieniowy system dozowania gazów GS 140 firmy ALLDOS do dozowania chloru ( Cl2 ). System składa się z regulatora próżni, regulatora dozowania oraz ekonomicznego inżektora wytwarzającego podciśnienie dla zapewnienia właściwych warunków pracy układu. Regulator próżni rozdziela instalację chloru na część ciśnieniową i podciśnieniową, może być wyposażony w pułapkę chloruciekłego oraz manometr zwykły lub kontaktowy. Regulator dozowania wyposażony w system stabilizacji różnicy ciśnień na zaworze regulującym, precyzyjny rotametr oraz wakuometr, dostępny jest w wersji regulacji ręcznej lub automatycznej. W wersji automatycznej posiada wbudowany serwomotor z wejściem sygnału proporcjonalnego 0(4) 20 mA. Dostępne wersje do montażu naściennego lub wolnostojące.

ZASTOSOWANIE:

  • dezynfekcja wody pitnej i przemysłowej
  • dezynfekcja ścieków oczyszczonych

ZALETY:

  • modułowa, rozdzielna konstrukcja
  • niezawodność i precyzja dozowania
  • łatwość obsługi i konserwacji
  • duża ilość opcji ułatwia konfigurację dla różnych zastosowań

UWAGA:

W ofercie firmy ALLDOS także odparowalniki, akcesoria instalacji chlorowych, urządzenia detekcji gazów, systemy neutralizacji chloru, generatory dwutlenku chloru.

REGULATORY PRÓŻNI GS 146 148

Dozowane media Cl2
Zakresy dozowania Model GS 146 Do 10 kg/h

Model GS 147 Do 40 kg/h

Model GS 148 Do 70, 120, 200 kg/h

Dokładność 4%
Przyłącza w zależności od modelul Model GS 146 kołnierz 1 cal PE 10/14

Model GS 147 kołnierz 1 cal PVC 20/25

Model GS 148 kołnierz 1 cal PVC 40/50

Dozowane media

Cl2

Zakresy dozowania

Model GS 141 Do 200, 500,1000, 2000, 4000, 8000, 10000 g/h

Model GS 143 Do 20, 40 kg/h

Model GS 145 Do 70, 120, 200 kg/h

Zakres regulacji

1 : 20

Dokładność

4 %

Przyłącza w zależności od modelul

Model GS 143 PVC 20/25

Model GS 143 PVC 20/25

Model GS 145 PVC 40/50

Regulacja

ręczna

zdalna proporcjonalna do sygnału 0(4) - 20 mA (opcja)

Inżektor

PVC z zaworem zwrotnym, przyłącza wody roboczej od DN 20 do

DN 100, ciśnienie dozowania 0 7 bar, ciśnienie zasilania 2 16

Bar
