Odparowalnik chloru ciekłego RV 171 firmy GRUNDFOS-ALLDOS

Odparowalnik chloru ciekłego RV 171 firmy GRUNDFOS-ALLDOS

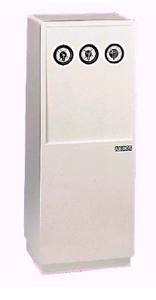

Odparowalnik chloru ciekłego RV 171 firmy ALLDOS GRUNDFOS. Odparowalnik chloru ciekłego RV 171 zmienia chlor z fazy ciekłej bezpośrednio w gazową. Proces zachodzi w wielorurowym układzie przepływowym zanurzonym w bezciśnieniowej kąpieli olejowej o temp. ok. 70°C. Temperatura oleju jest utrzymywana na stałym poziomie poprzez zabudowany układ grzałek z termostatem. Kąpiel olejowa jest mieszana w sposób ciągły mieszadłem elektrycznym dla ujednorodnienia temperatury. Układ rurowy zabezpieczony jest naczyniem rozprężnym z membraną bezpieczeństwa przed zbyt dużym wzrostem ciśnienia. Odparowalnik wyposażony jest w zewnętrzny panel zasilająco sterujący, z funkcją awaryjnego odcięcia instalacji poprzez zamknięcie przepływu na zewnętrznym reduktorze ciśnienia 544-220.

ZASTOSOWANIE:

  • instalacje dozowania chloru do zastosowań komunalnych i przemysłowych

ZALETY:

  • wysoki poziom bezpieczeństwa pracy
  • brak konieczności stosowania jakichkolwiek ochron przeciwko korozji
  • brak instalacji wodnych
  • niski poziom zużycia energii w stosunku do odparowalników wodnych
  • duża ilość opcji ułatwia konfigurację dla różnych zastosowań
  • brak bieżących zabiegów konserwacyjnych, proste czynności serwisowe
  • krótki czas nagrzewania

Media

Cl2

Wydajność pracy

Model 171 ±1.0 - do 100 kgCl2/h

Model 171 200 - do 200 kgCl2/h

Pobór mocy

9kW (171-100), 18kW (171-200)

Napięcie

230/400V (50/60) Hz

Waga

220 kg (z panelem sterującym)

Czas nagrzewania

5-7 minut

Max. ciśnienie pracy

12,5 bar

Ciśnienie testowe

23 bar

Przyłącze wlotowe

DN 15 (G ),wpust, DIN 2566/2512

Przyłącze wylotowe

DN 25 (G1 ),wypust, DIN 2566/2512
