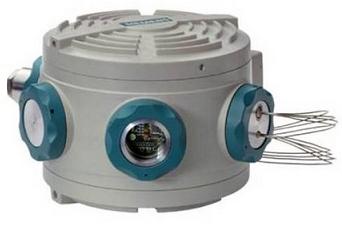

Przemysłowy chromatograf gazowy SITRANS CV

Przemysłowy chromatograf gazowy SITRANS CV

Wiele lat doświadczeń i zastosowanie nowoczesnej technologii zaowocowały rozwiązaniami na najwyższym poziomie. Dzięki wieloletnim doświadczeniom w zakresie pomiarów gazu ziemnego stworzono najnowocześniejszy mikrochromatograf przemysłowy. SITRANS CV wyznacza skład gazu, tj. stężenia molowe węglowodorów od C1 do C6+ oraz N2 i CO2 a także oblicza na podstawie zmierzonego składu: kaloryczność, ciepło spalania, gęstość, liczbę Wobbego, współczynnik ściśliwości oraz inne parametry zgodne z normą ISO 6976.

Oprogramowanie sterujące chromatografem Sitrans CV ogranicza czynności manualne jest przejrzyste i łatwe w obsłudze. SITRANS CV posiada system ciągłej autokontroli. 6 detektorów w sposób ciągły monitoruje i analizuje wszystkie wchodzące i wychodzące gazy. Ponadto weryfikowana jest ilość dozowanej próbki. Parametry korygowane są przez sumy kontrolne. Podczas kalibracji SITRANS CV automatycznie koryguje czasy retencji i przełączania. Ustawienia krytyczne zabezpieczone są hasłem. Wykrywanie i usuwanie usterek nigdy nie było tak łatwe i szybkie: Wymiana modułu pulg & play w ciągu kilku minut, gotowość do pracy po upływie 30 minut od uruchomienia.Sterowanie zdalne i lokalne zapewnia operatorowi pełną kontrolę i dostęp do informacji.

APLIKACJE:

  • Wydobycie gazu ziemnego
  • Przetwarzanie gazu
  • Magazynowanie gazu
  • Przesył gazu
  • Turbiny gazowe
  • Dystrybucja gazu ziemnego
  • Rozliczanie się ze zużycia gazu
  • Stacje redukcyjne
  • Elektrownie
  • Wysypiska śmieci
  • Huty szkła
  • Hutnictwo żelaza i stali
  • Biopaliwa
  • Sprężanie i skraplanie gazu (LNG)

ZALETY :

  • Najwyższa dokładność – Względny błąd standardowy dla pomiarów wykonach przy zastosowaniu SITRANS CV wynosi  0,007%.
  • Liniowość pomiarów w całym zakresie pomiarowym przy kalibracji jednopunktowej potwierdzone przez Niemiecki Instytut Metrologii (PTB)
  • Liniowość pomiarów w całym zakresie pomiarowym przy kalibracji jednopunktowej potwierdzone przez Niemiecki Instytut Metrologii (PTB)
  • Zakres detekcji poniżej 5 ppm nawet dla neo-pentanu
  • Brak wpływu zmian temperatury otoczenia.
  • Dokładne pomiary dla każdego ze składników pozwalają na wyznaczenie precyzyjnych współczynników dla pomiarów przepływu
  • Brak czułości skrośnej: dzięki zastosowaniu kolumn kapilarnych następuje rozdział z wysoką rozdzielczością
  • Dzięki wprowadzeniu sumy kontrolnej istnieje możliwość zaplombowania urządzenia przeznaczonego do celów rozliczeniowych.
  • Oszczędny – bardzo niskie zużycie energii i gazu nośnego
  • Elektroniczna kontrola ciśnienia (zamiast zaworu elektromagnetycznego)
  • Możliwość zdalnej obsługi serwisowej
  • Brak konieczności instalacji w kontenerze. Chromatograf SITRANS CV można instalować przy punkcie poboru próbki.
  • Wymiana modułu pulg & play w ciągu kilku minut, gotowość do pracy po upływie 30 minut od uruchomienia.
  • Wysoka bezawaryjność.
  • Kalibracja jednopunktowa wystarczy dla zapewnienia liniowości pomiaru
  • Obsługa serwisowa ograniczona do minimum
  • Krótki czas analizy, poniżej 3 minut, pozwala na prowadzenie pomiarów wielu strumieni jednym urządzeniem./li>
  • Wzmocniona konstrukcja: odporna na warunki otoczenia
  • Obudowa przeciwwybuchowa o wadze zaledwie 15 kg zawiera cały chromatograf, chroniony przed pyłem i wilgocią. Możliwość instalacji bezpośrednio na rurociągu
  • Możliwość analizy trzech strumieni procesowych plus jeden kalibracyjny
  • Archiwizacja raportów: pomiarów i obliczeń przez 100 dni; godzinowych przez rok; dziennych przez 2 lata i miesięcznych przez ponad 100 lat

Zasilanie

24 VDC typ. 15 VA, max 50VA

Dopuszczalna temperatura otoczenia

-20°C - +55°C proces
-30°C - +70°Cmagazynowanie

Ochrona przed pyłem i wilgocią

IP65, NEMA 4X

Ochrona przeciwwybuchowa

Certyfikaty CENELEC II 2 G Ex d IIC T4, Certyfikat DMT 03 ATEX 069 X; FM dla Klasy 1 Div. 1, Grupy A, B, C i D T4 (certyfikat 3017424) CSA C/US dla Klasy 1, Div. 1, Grup B, C i D T4 (certyfikat 1656129)

Wymiary

średnica 30 cm
wysokość 23 cm

Waga

ok.15kg

Sposób montażu

rura lub montaż naścienny

Złączki

Swagelok, metryczne

Normy i zatwierdzenia

ISO 6974-5, DIN EN ISO 6976, ISO 10723, ISO 13686, DVGW G260 and G262, GOST22667, AGA8, ANSI / GPA 2172-96, GPA 2145-03, PTB Niemiecki Instytut Metrologii

Komunikacja, interfejsy

- Ethernet

10 Base T; TCP/IP

- RS485

MODBUS RTU/ASCII

- Zasilanie

18 VA / 60 VA

- Wyjścia cyfrowe

4:3 strumienie, 1 kalibracyjny

- Wejścia cyfrowe

4: przepływ próbki, Sync, Revision, Cal

System analityczny

- Detektor

6 czujników TCD

- Czas analizy

<180 s

- Powtarzalność CV, gęstość

<0,01%

- Dokładność CV, gęstość

<0,1%

- Detekcja neo-pentanu

5 ppm

- Kalibracja

Pojedyncza

Czas archiwizacji

- Wyniki, raporty

100 dni

- Średnie godzinowe/dzienne/miesięczne

Rok/2 lata/166 lat
