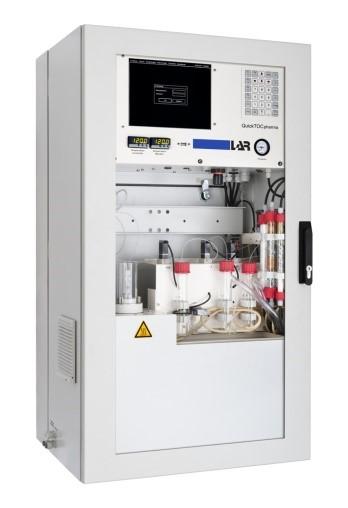

QuickTOCpharma – specjalne rozwiązanie dla przemysłu farmaceutycznego

QuickTOCpharma jest analizatorem on-line do wykrywania całkowitego węgla organicznego (OWO) w wodzie farmaceutycznej, polecany szczególnie w odniesieniu do wody wysoko oczyszczonej („Highly Purified Water”- HPW) i wody do iniekcji („Water for Injection” – WFI), pomiar zgodnie z USP rozdział 643 i EP 2.2.44.

Ciągły monitoring jakości wody o wysokiej czystości w zakładach farmaceutycznych zgodnie z obowiązującymi normami. Minimalizacja kosztów eksploatacji poprzez unikatową możliwość walidacji pomiarów przy pomocy certyfikowanego wzorca gazowego zamiast roztworów ciekłych.

QuickTOC jest urządzeniem zaprojektowanym przy udziale osób zatrudnionych w przemyśle farmaceutycznym i kosmetycznym. Budowa i działanie analizatora zostały dostosowane do specjalnych wymagań aplikacji dzięki czemu zminimalizowano niezbędne nakłady eksploatacyjne i umożliwiono precyzyjny, wiarygodny pomiar OWO (TOC). Analizator może posiadać do czterech kanałów pomiarowych. Istnieje możliwość pomiaru węgla organicznego (TOC) oraz całkowitego azotu (TN) przy użyciu jednego analizatora QuickTOC/TNb.

QuickTOC jest analizatorem on-line do pomiaru zawartości całkowitego węgla organicznego (TOC) w zakładach farmaceutycznych w aplikacjach:

  • WODA O WYSOKIEJ CZYSTOŚCI (Highly Purified Water, HPW)
  • WODA DO PŁYNÓW INFUZYJNYCH (Water For Injection, WFI) Pomiary zgodne z US Pharmacopeia Rozdział 643 i EP 2.2.44.





Zasada działania

Objętość próbki kontrolowana jest przez odpowiedniej konstrukcji biuretę i wtryskiwana do reaktora. W reaktorze ceramicznym, w temperaturze 1200°C próbka jest spalana bez stosowania katalizatorów mineralizacji. W tej temperaturze wszystkie trudne do spalenia związki są efektywnie utleniane do CO2, niezależnie od ich składu. Gazy z reaktora przepływają przez dwustopniową chłodnicę (gaz ochładzany jest do temp. 40°C) do kolumny absorpcyjnej, przed podaniem do detektora podczerwieni, w którym następuje pomiar stężenia CO2.



Kalibracja i walidacja

Kalibracja analizatora i walidacja pomiarów może być przeprowadzana przy użyciu standardowych roztworów wzorcowych OWO. Dostępna jest wersja urządzenia w której kalibracja i walidacja pomiarów przeprowadzana jest przy użyciu CERTYFIKOWANYCH WZORCÓW GAZOWYCH!
(wzorcem jest gaz z dostępnej komercyjnie butli z mieszanką: CO2 w N2)



Zalety:

  • Dokładna i szybka metoda pomiarowa
  • Bez konieczności stosowania drogich katalizatorów
  • Zastosowanie utleniania termicznego w temperaturze powyżej 1200°C, zapewnia przekształcenie wszystkich organicznych węgla do CO2
  • Automatyczna kalibracja, MOŻLIWOŚĆ SZYBKIEJ KALIBRACJI I WALIDACJI GAZAMI WZORCOWYMI NIE WYMAGA STOSOWANIA WODNYCH ROZTWORÓW WZORCOWYCH!!!
  • Dostępna wersja wielokanałowa
  • Czytelny, ciekłokrystaliczny, dotykowy wyświetlacz
  • Łatwo dostępna i prosta klawiatura
  • Różne poziomy dostępu do funkcji urządzenia zabezpieczane hasłem
  • Obecność szerokiego zakresu plików pomocy
  • Funkcja autodiagnostyki
  • Alarm złego funkcjonowania
  • Możliwość montażu w strefach zagrożenia wybuchem



DANE TECHNICZNE:

Metoda pomiarowa Utlenianie termiczne 1200ºC
BEZ katalizatorów,
BEZ lampy UV,
BEZ reagentów!
Zakres pomiarowy 0.1 – 500.0 ppb (do 2 000 ppb)
Powtarzalność 2% ± 10 ppb
Czas odpowiedzi Poniżej 3 min (w zależności od aplikacji)
Dokładność pomiaru ± 2%
Wyświetlacz LCD, wysoka rozdzielczość
Podłączenia Próbka (wlot): połączenie rurka stalowa AD 6mm (Swagelok)
Próbka (wylot): połączenie rurka PVC AD 8mm
Wlot powietrza (opcja): połączenie rurowe śr. wewn. 4 mm
Funkcje dodatkowe Funkcja autostartu, menu z rozbudowanymi funkcjami pomocy, dotykowy, graficzny wyświetlacz LCD
Wyjścia 4 programowalne wyjścia przekaźnikowe, 2 wyjścia analogowe 0/4-20 mA, RS232, TCP/IP do zdalnego sterowania
Zasilanie 230VAC, 50 Hz, max.1.6kW, w czasie pracy 0.75kW
Obudowa IP54; Opcjonalnie stalowa, IP 65, ATEX Z1 lub Z2
Wymiary 1060 x 600 x 520 mm (wys x szer x gł)
Waga 110 kg

DANE TECHNICZNE:

Metoda pomiarowa Utlenianie termiczne 1200ºC BEZ katalizatorów, BEZ lampy UV, BEZ reagentów!
Zakres pomiarowy 0.1 – 500.0 ppb (do 2 000 ppb)
Powtarzalność 2% ± 10 ppb
Czas odpowiedzi Poniżej 3 min (w zależności od aplikacji)
Dokładność pomiaru ± 2%
Wyświetlacz LCD, wysoka rozdzielczość
Podłączenia Próbka (wlot): połączenie rurka stalowa AD 6mm (Swagelok) Próbka (wylot): połączenie rurka PVC AD 8mm Wlot powietrza (opcja): połączenie rurowe śr. wewn. 4 mm
Funkcje dodatkowe Funkcja autostartu, menu z rozbudowanymi funkcjami pomocy, dotykowy, graficzny wyświetlacz LCD
Wyjścia 4 programowalne wyjścia przekaźnikowe, 2 wyjścia analogowe 0/4-20 mA, RS232, TCP/IP do zdalnego sterowania
Zasilanie 230VAC, 50 Hz, max.1.6kW, w czasie pracy 0.75kW
Obudowa IP54; Opcjonalnie stalowa, IP 65, ATEX Z1 lub Z2
Wymiary 1060 x 600 x 520 mm (wys x szer x gł)
Waga 110 kg
